製品情報PRODUCTS
「MATSUI-W」ブランド製品は、日本国内をはじめ世界各国のお客様に幅広くご使用いただいており、
農業機械の動力伝達装置としてその優れた品質と性能が高く評価されています。
ドライブシャフト一覧

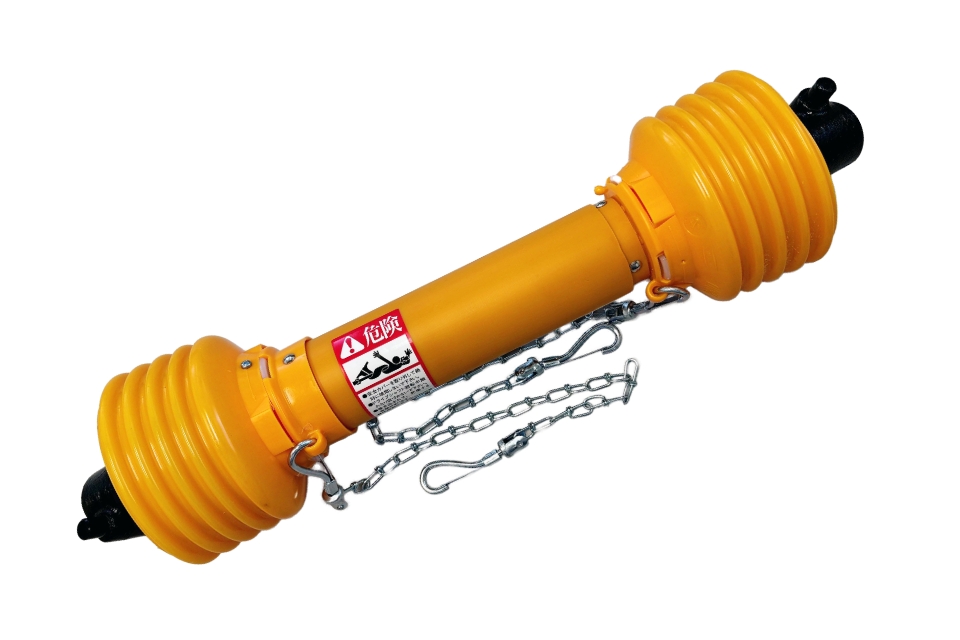

標準型ドライブシャフト
走行作業中の振動や前後上下運動によりドライブシャフトの取り付け角度や長さが変化しても動力を円滑に伝達することができます。
スクロールできます
| 主型式 | 動力容量 N・m | トルク N・m 最大MAX |
静的ねじり破断トルク N・m |
|
|---|---|---|---|---|
| 540min-1 | 1000min-1 | |||
| AS050 STD | 200 | 165 | 350 | 1300 |
| AS105 STD | 280 | 230 | 550 | 1850 |
| AS205 STD | 350 | 285 | 750 | 2800 |
| AS270 STD（MB） | 500 | 410 | 1350 | 4500 |
| AS270 STD（MA） | 500 | 410 | 1350 | 4500 |
| AS280 STD | 730 | 600 | 1650 | 4500 |
| AS300 STD（6角） | 730 | 600 | 1650 | 5500 |
| AS300 STD（バタフライ） | 730 | 600 | 1650 | 5500 |
| AS400 STD（6角） | 1500 | 1250 | 2800 | 9000 |
| AS400 STD（バタフライ） | 1500 | 1250 | 2800 | 9000 |

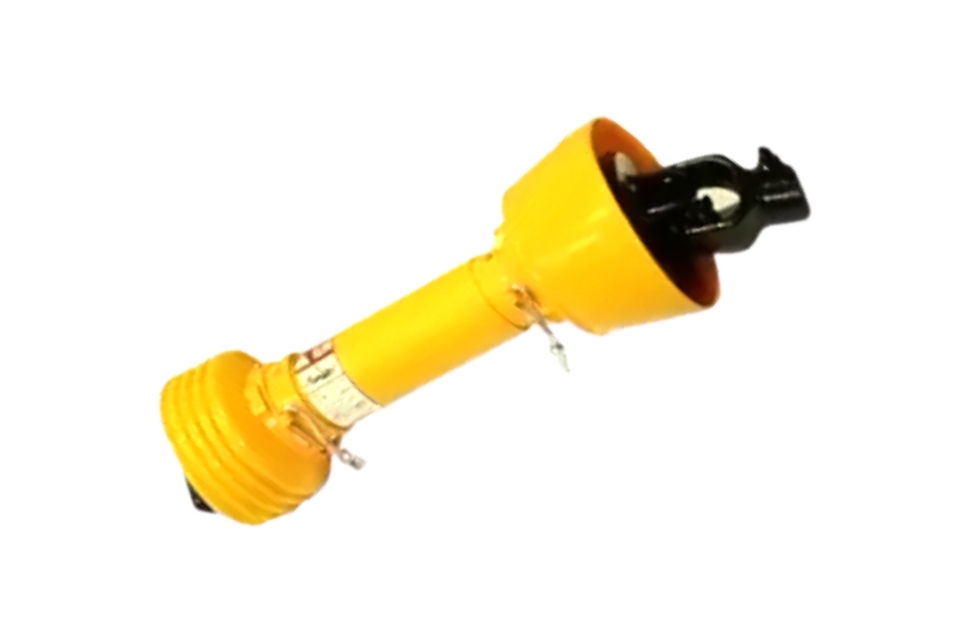

広角CV型ドライブシャフト
片側にジャーナルクロスアッシを2つ内蔵する広角CVジョイントを使用することでドライブシャフトの取り付け角度が変化した際の振動や騒音を打ち消すことができます。
スクロールできます
| 主型式 | 動力容量 N・m | トルク N・m 最大MAX |
静的ねじり破断トルク N・m |
|
|---|---|---|---|---|
| 540min-1 | 1000min-1 | |||
| AS050 CV | 200 | 165 | 350 | 1300 |
| AS105 CV | 280 | 230 | 550 | 1850 |
| AS205 CV | 350 | 285 | 750 | 2800 |
| AS270 CV（MB） | 500 | 410 | 1350 | 4500 |
| AS270 CV（MA） | 500 | 410 | 1350 | 4500 |
| AS280 CV | 730 | 600 | 1650 | 4500 |
| AS300 CV（6角） | 730 | 600 | 1650 | 5500 |
| AS300 CV（バタフライ） | 730 | 600 | 1650 | 5500 |

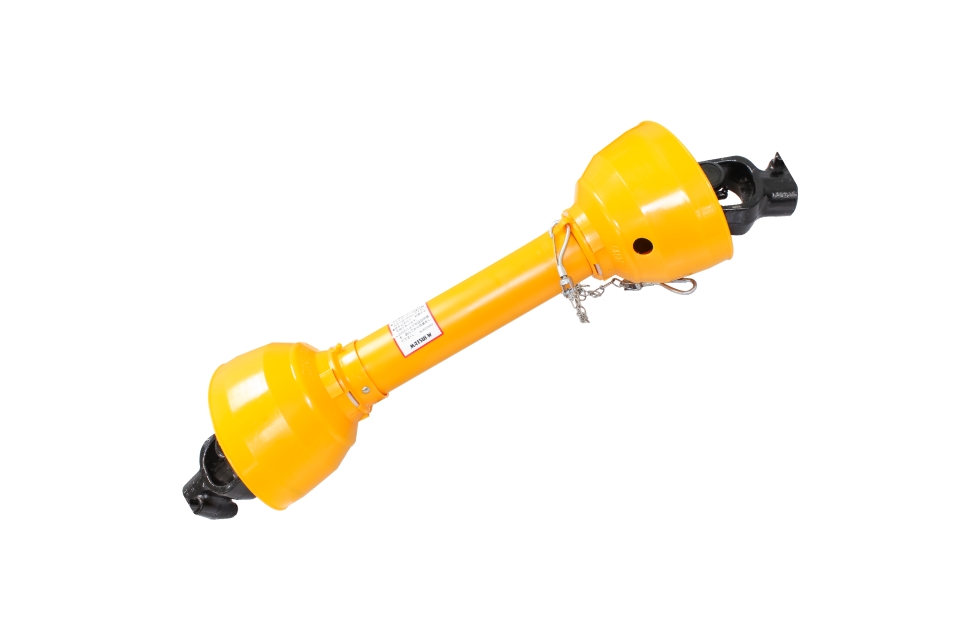

両広角CV型ドライブシャフト
両側にジャーナルクロスアッシを2つ内蔵する広角CVジョイントを使用することでドライブシャフトの取り付け角度が変化した際の振動や騒音を打ち消すことができます。
スクロールできます
| 主型式 | 動力容量 N・m | トルク N・m 最大MAX |
静的ねじり破断トルク N・m |
|
|---|---|---|---|---|
| 540min-1 | 1000min-1 | |||
| AS200 CVW | 350 | 285 | 750 | 2800 |
Webカタログ
ドライブシャフトの構造や形式一覧、寸法表などをご覧いただけます。
