ドライブシャフト製品情報

広角CV型ドライブシャフト AS050 CV

広角CV型ドライブシャフト

製品仕様

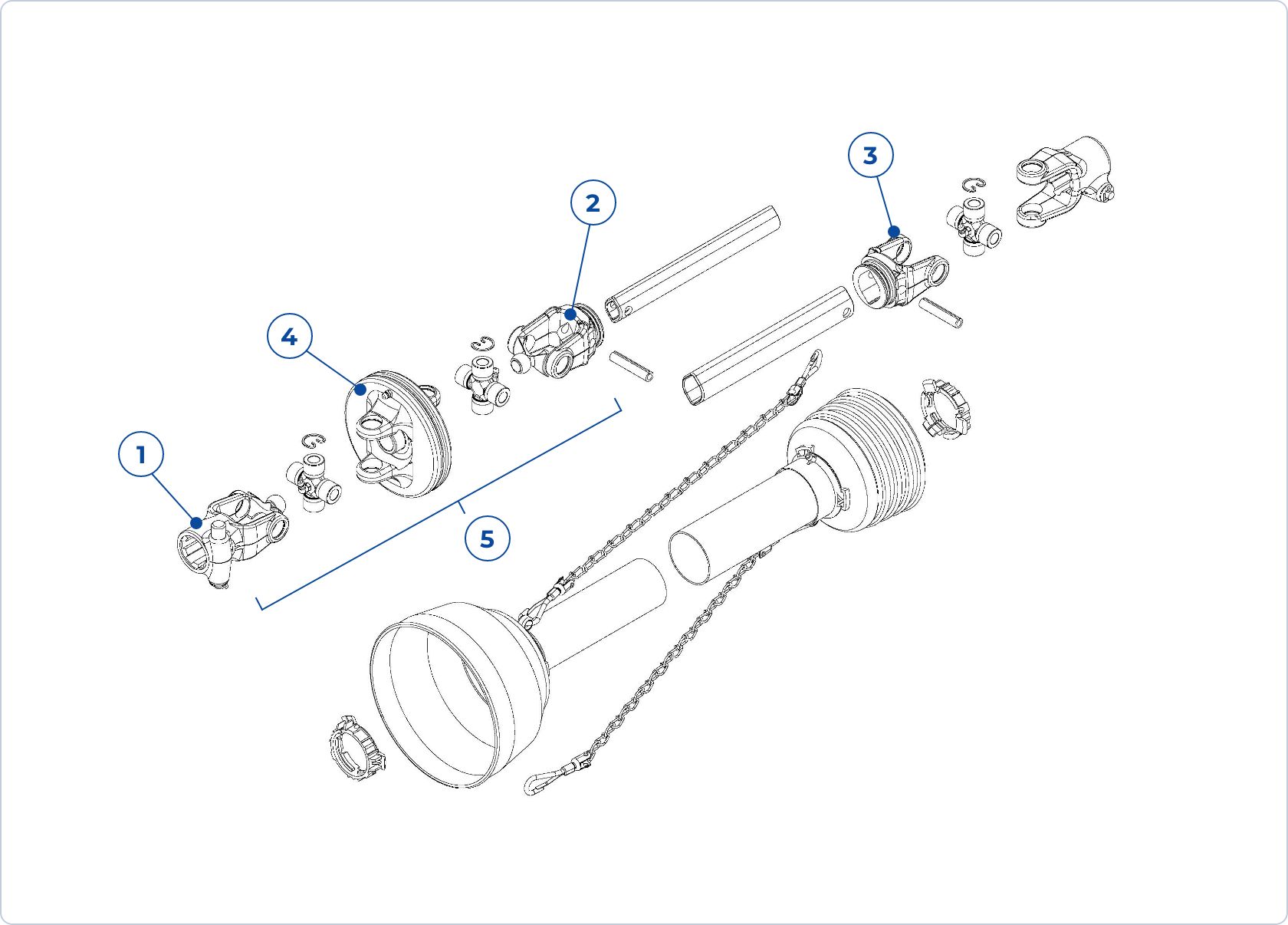

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. フィッティングヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3005003062 AS050-CV-N400 560 386 470 103 85 245 328 210 220 170 170
3005003064 AS050-CV-N500 660 486 670 103 85 345 428 310 320 270 270
3005003066 AS050-CV-N600 760 586 870 103 85 445 528 410 420 370 370
3005003068 AS050-CV-N700 860 686 1070 103 85 545 628 510 520 470 470
3005003070 AS050-CV-N800 960 786 1270 103 85 645 728 610 620 570 570
3005003072 AS050-CV-N900 1060 886 1470 103 85 745 828 710 720 670 670
3005003074 AS050-CV-N1000 1160 986 1670 103 85 845 928 810 820 770 770

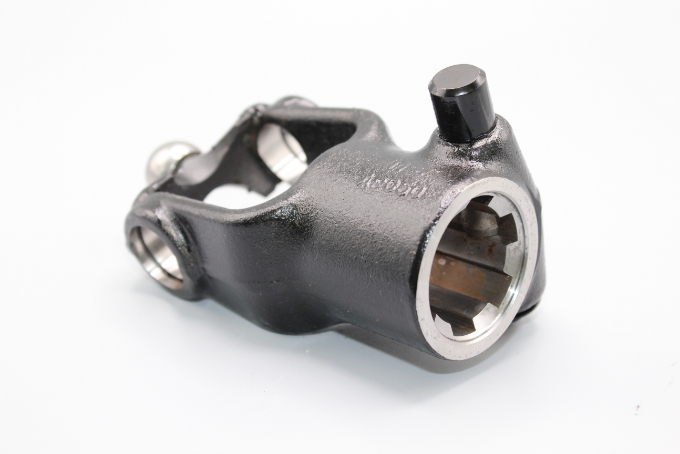

  1. CV QDヨーク+ノックピン

    3005067130
    AS050-CV-125G+P

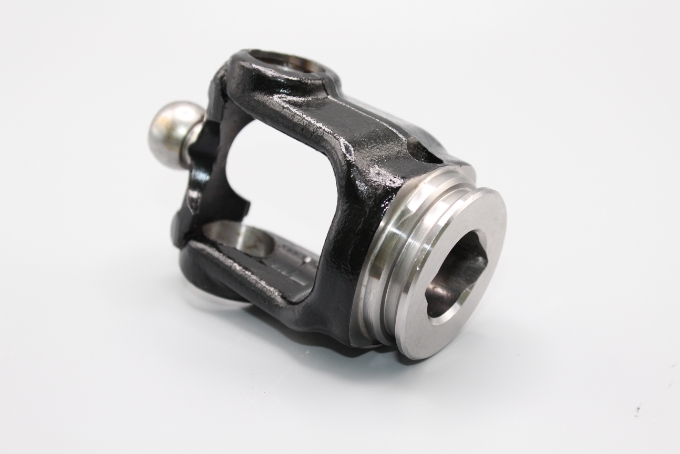

  2. CVフィッティングヨーク（IN）

    3005067122
    AS050-CV-220-NSG

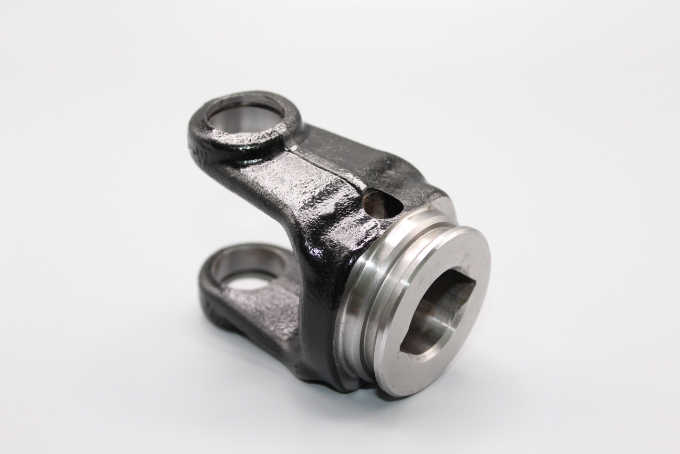

  3. フィッティングヨーク（OUT）

    3005032031
    AS050-220-NL

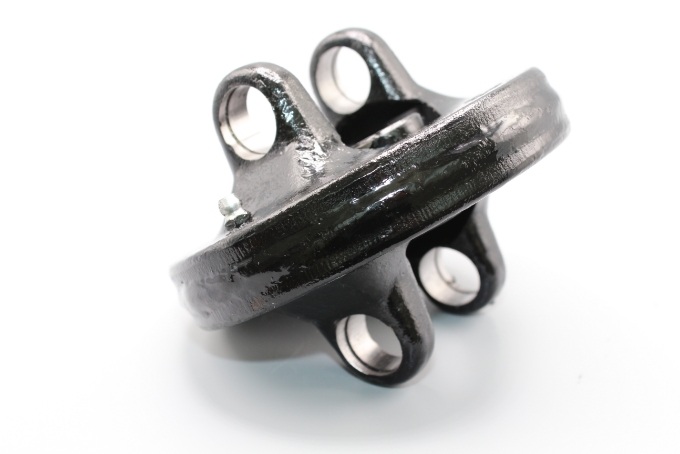

  4. CVヨーク

    3005067110
    AS050-CV-022-72

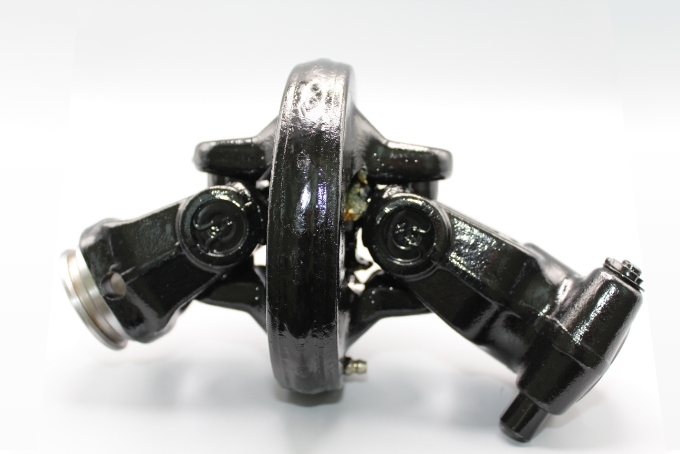

  5. 広角CVジョイント（IN）

    3005020900
    AS050-CV 70° IN
