広角CV型ドライブシャフト AS105 CV

広角CV型ドライブシャフト

製品仕様

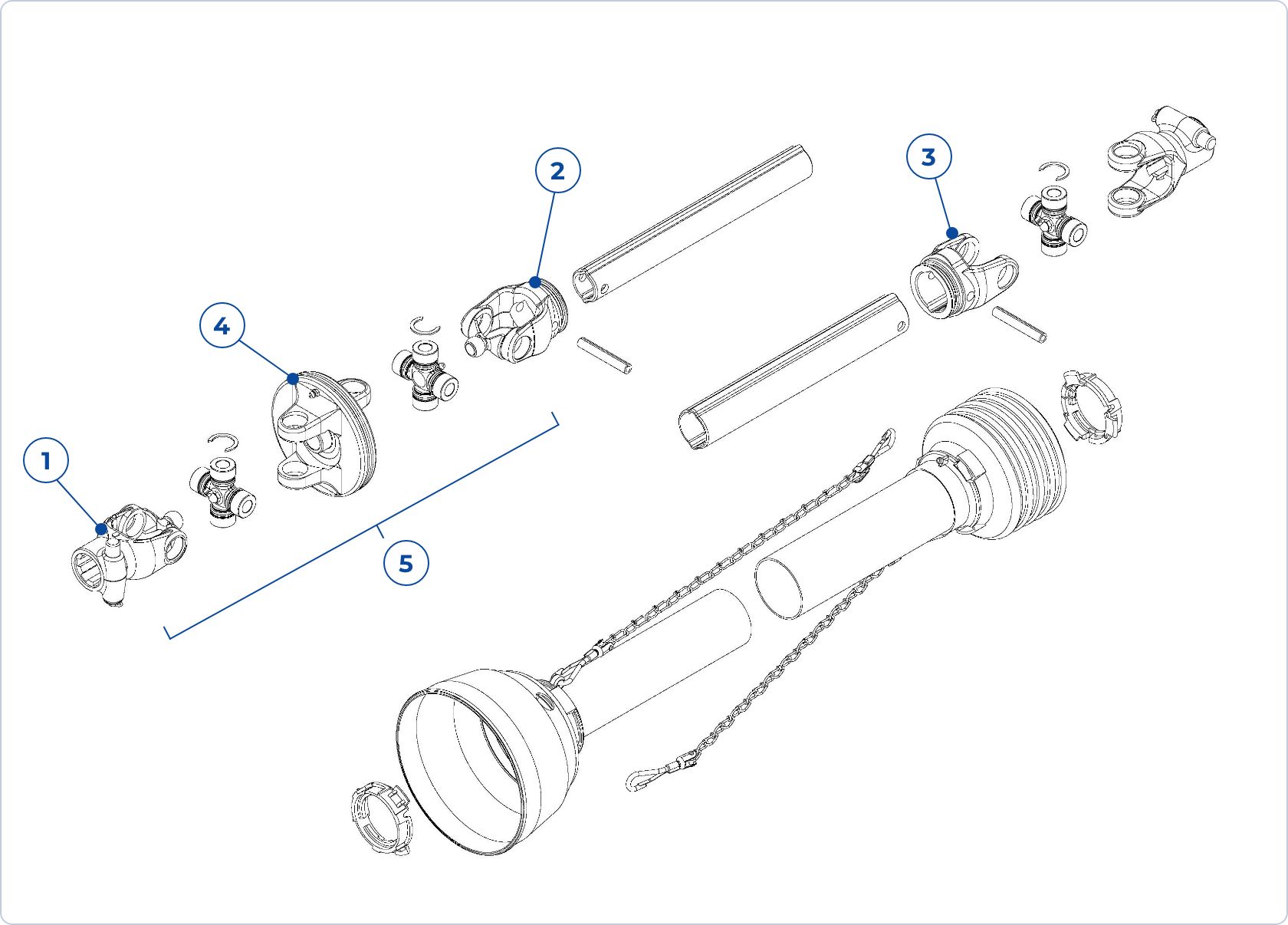

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. フィッティングヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3010503062 AS105-CV-N400 560 375 450 83 53 216 317 180 200 130 140
3010503064 AS105-CV-N500 660 475 650 83 53 316 417 280 300 230 240
3010503066 AS105-CV-N600 760 575 850 83 53 416 517 380 400 330 340
3010503068 AS105-CV-N700 860 675 1050 83 53 516 617 480 500 430 440
3010503070 AS105-CV-N800 960 775 1250 83 53 616 717 580 600 530 540
3010503072 AS105-CV-N900 1060 875 1450 83 53 716 817 680 700 630 640
3010503074 AS105-CV-N1000 1160 975 1650 83 53 816 917 780 800 730 740

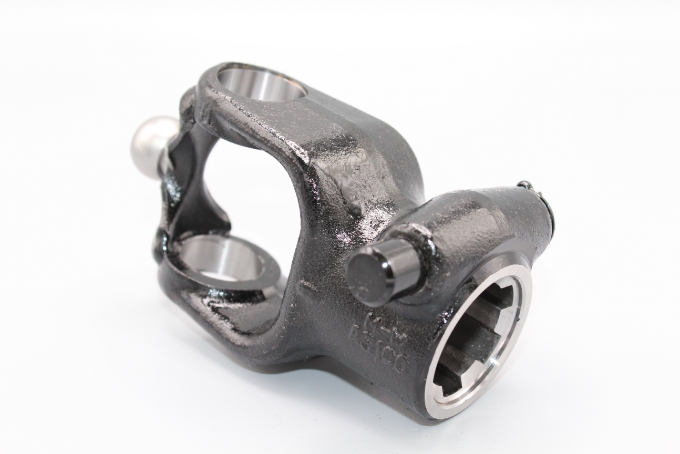

  1. CV QDヨーク+ノックピン

    3010067130
    AS100-CV-025G+P

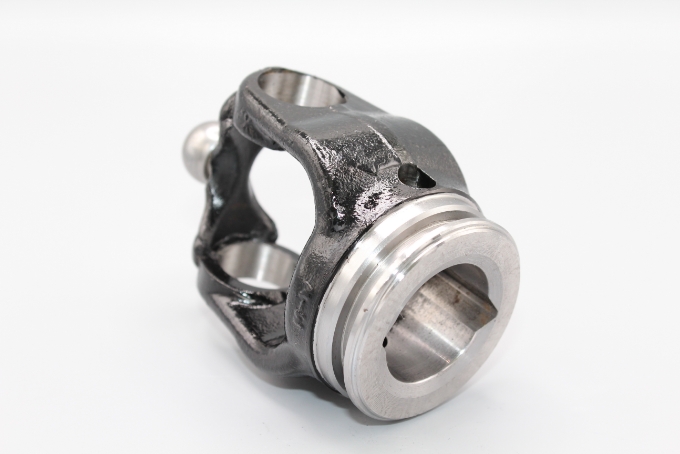

  2. CVフィッティングヨーク（IN）

    3010067123
    AS100-CV-220-NSG

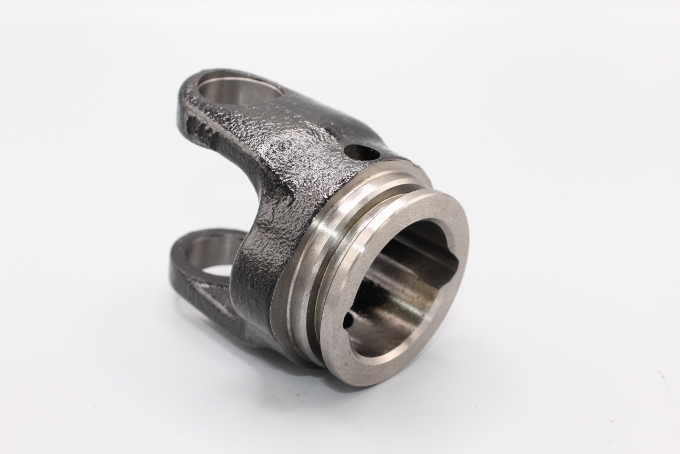

  3. フィッティングヨーク（OUT）

    3010532101
    AS105-120-NL

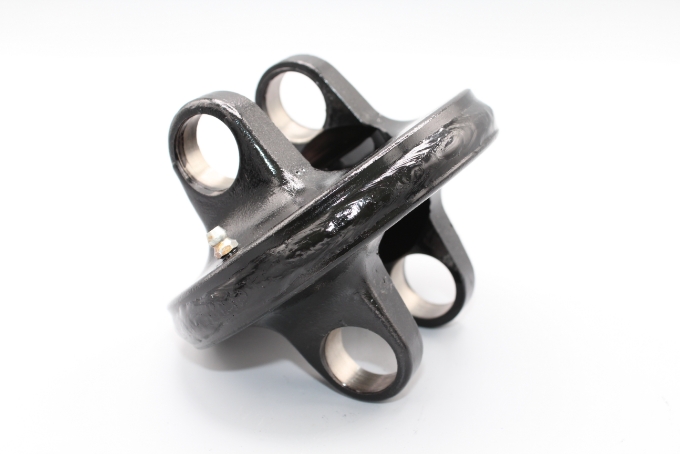

  4. CVヨーク

    3010067110
    AS100-CV-022-80

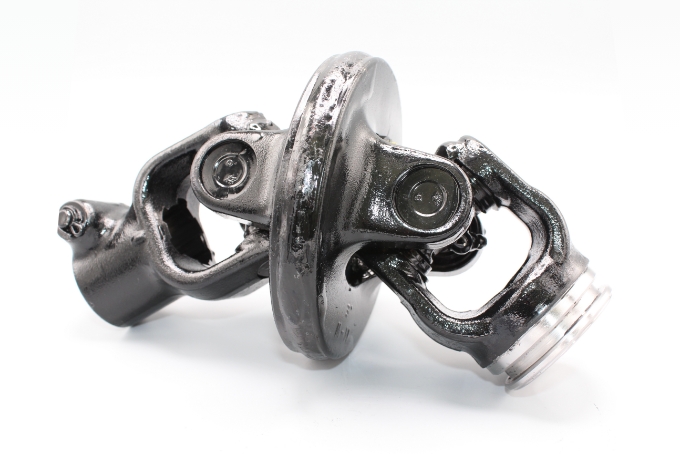

  5. 広角CVジョイント（IN）

    3010020900
    AS100-CV 70°IN
