ドライブシャフト製品情報

広角CV型ドライブシャフト AS205 CV

広角CV型ドライブシャフト

製品仕様

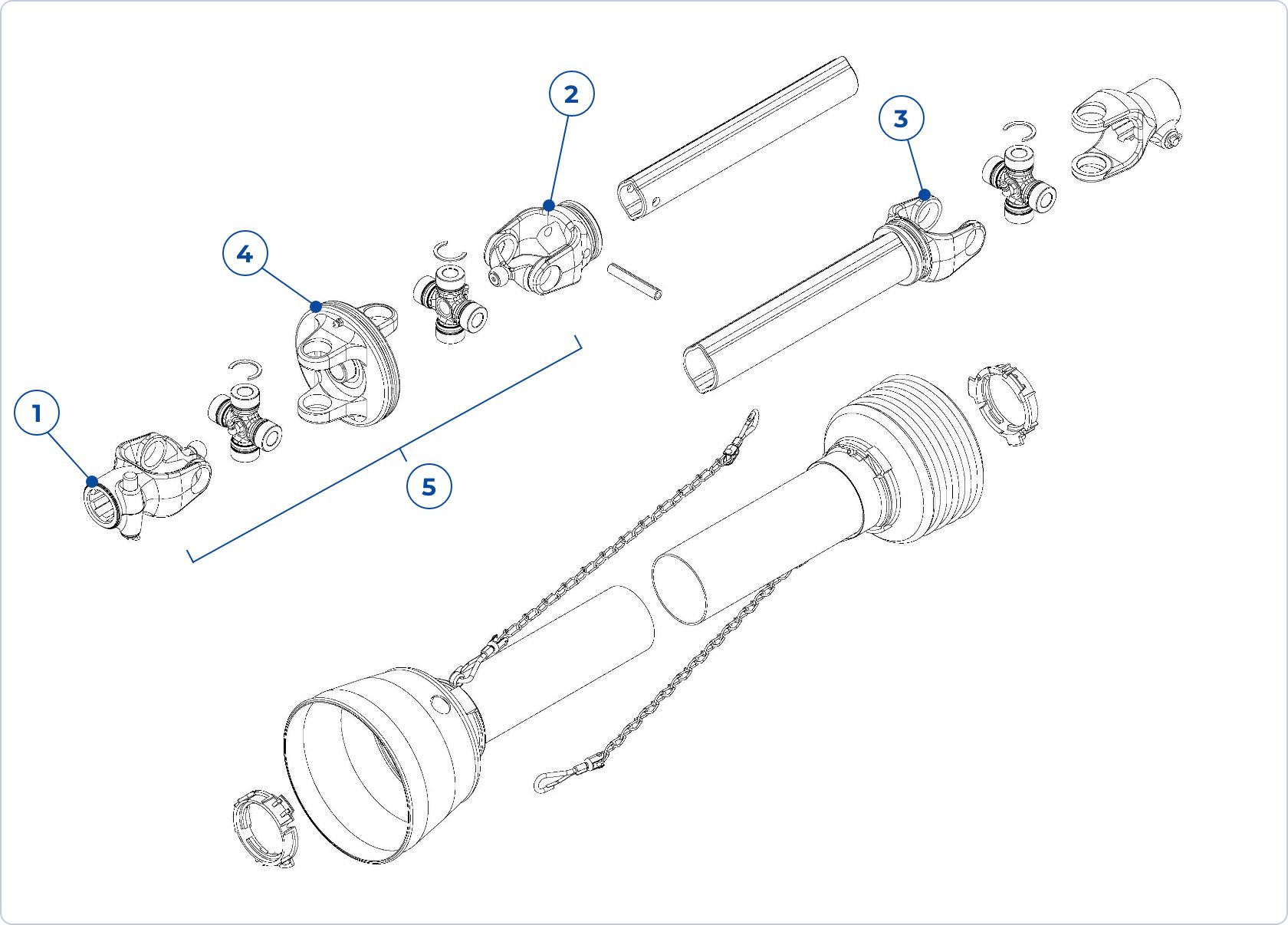

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3020503062 AS205-CV-N400 610 410 482 79 41 242 319 170 195 140 140
3020503064 AS205-CV-N500 710 510 682 79 41 342 419 270 295 240 240
3020503066 AS205-CV-N600 810 610 882 79 41 442 519 370 395 340 340
3020503068 AS205-CV-N700 910 710 1082 79 41 542 619 470 495 440 440
3020503070 AS205-CV-N800 1010 810 1282 79 41 642 719 570 595 540 540
3020503072 AS205-CV-N900 1110 910 1482 79 41 742 819 670 695 640 640
3020503074 AS205-CV-N1000 1210 1010 1682 79 41 842 919 770 795 740 740

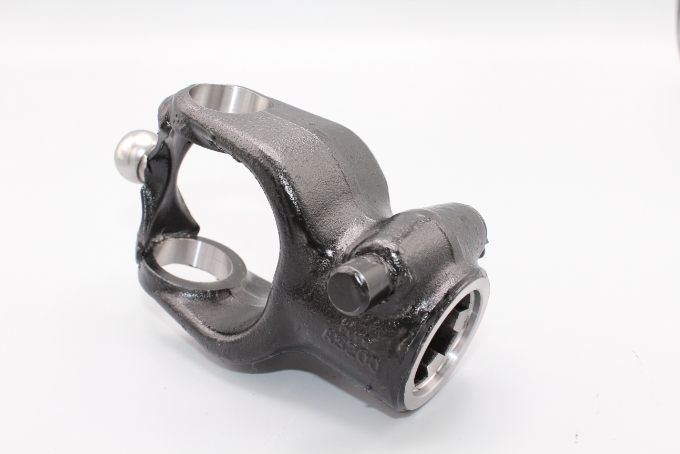

  1. CV QDヨーク+ノックピン

    3020067130
    AS200-CV-125G+P

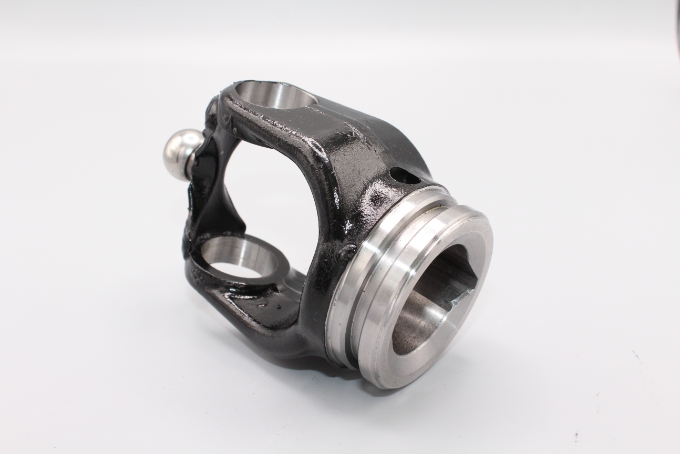

  2. CVフィッティングヨーク（IN）

    3020067120
    AS200-CV-120G

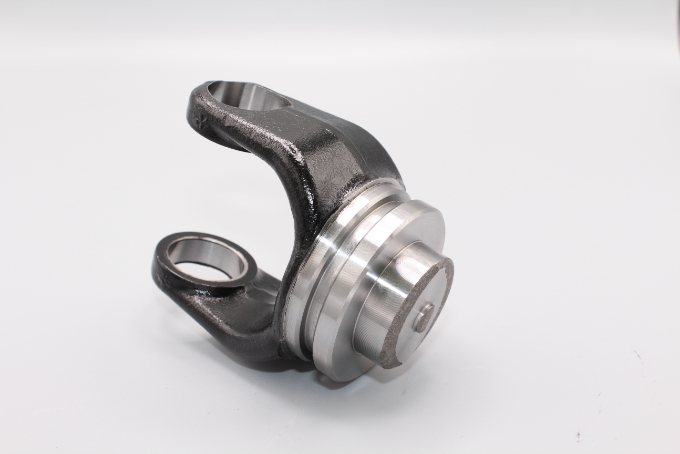

  3. ウエルドヨーク（OUT）

    3020031009
    AS200-103-N

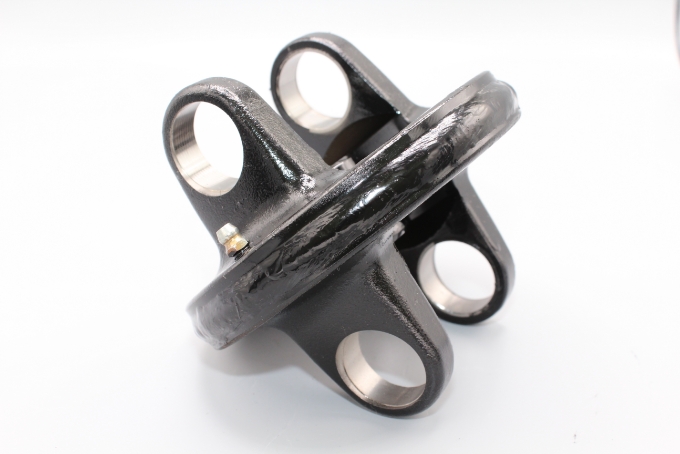

  4. CVヨーク

    3020067110
    AS200-CV-022-84

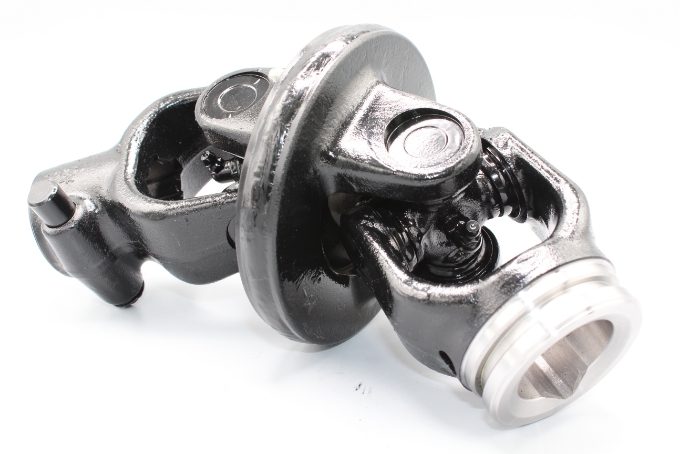

  5. 広角CVジョイント（IN）

    3020020900
    AS200-CV 70°IN
