ドライブシャフト製品情報

広角CV型ドライブシャフト AS270 CV（MA）

広角CV型ドライブシャフト

製品仕様

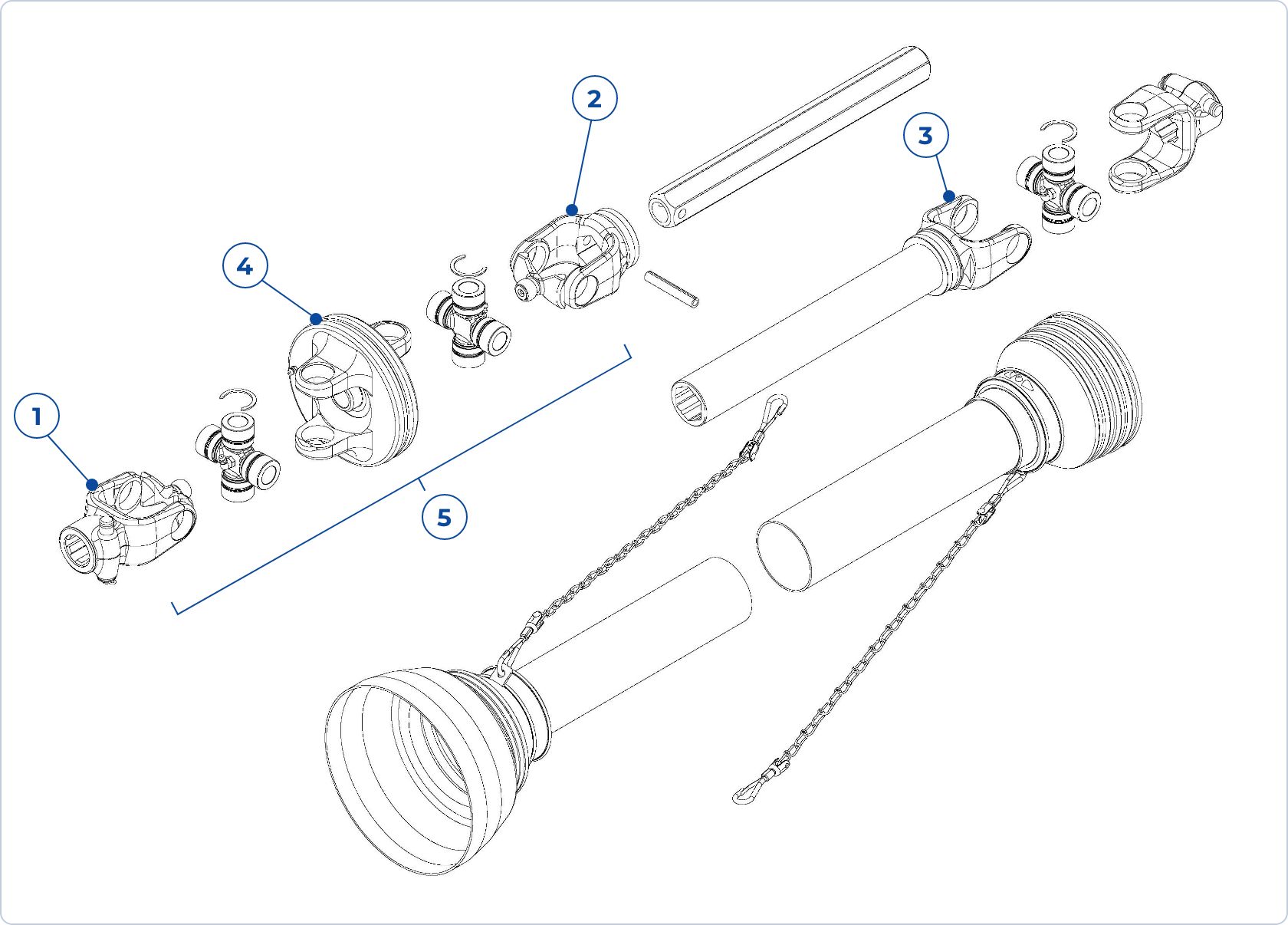

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3027003012 AS270-CV-400 606 400 420 100 65 213 305 140 160 110 90
3027003013 AS270-CV-500 706 500 620 100 65 313 405 240 260 210 190
3027003014 AS270-CV-600 806 600 820 100 65 413 505 340 360 310 290
3027003015 AS270-CV-700 906 700 1020 100 65 513 605 440 460 410 390
3027003045 AS270-CV-800 1006 800 1220 100 65 613 705 540 560 510 490
3027003046 AS270-CV-900 1106 900 1420 100 65 713 805 640 660 610 590
3027003047 AS270-CV-1000 1206 1000 1620 100 65 813 905 740 760 710 690

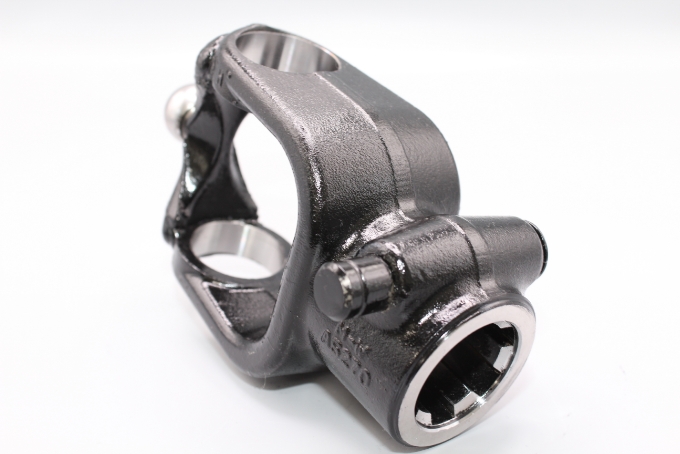

  1. CV QDヨーク+ノックピン

    3027067132
    AS270-CV-235G-STP

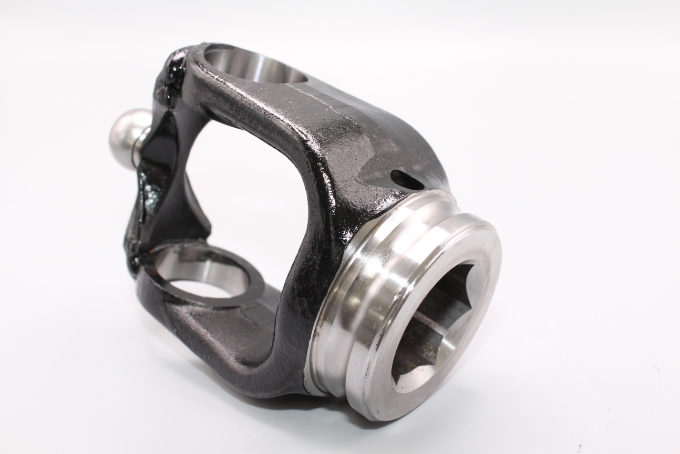

  2. CVフィッティングヨーク（IN）

    3027067122
    AS270-CV-220-6G

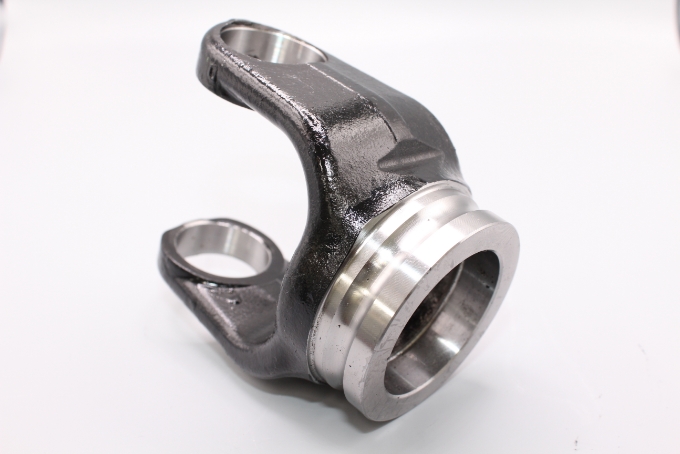

  3. ウエルドヨーク（OUT）

    3027031001
    AS270-003-46

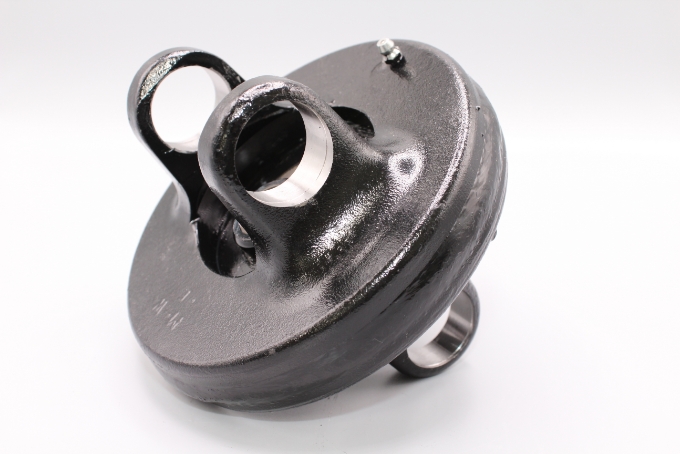

  4. CVヨーク

    3027067110
    AS270-CV-022-98

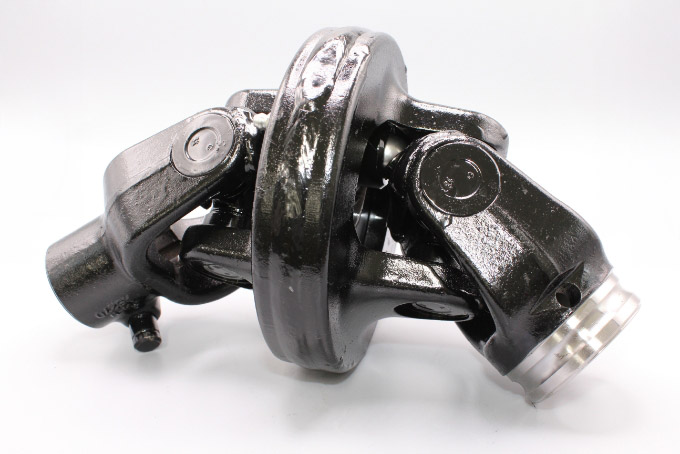

  5. 広角CVジョイント（IN）

    30270209S1
    AS70-CV-3
