ドライブシャフト製品情報

広角CV型ドライブシャフト AS270 CV（MB）

広角CV型ドライブシャフト

製品仕様

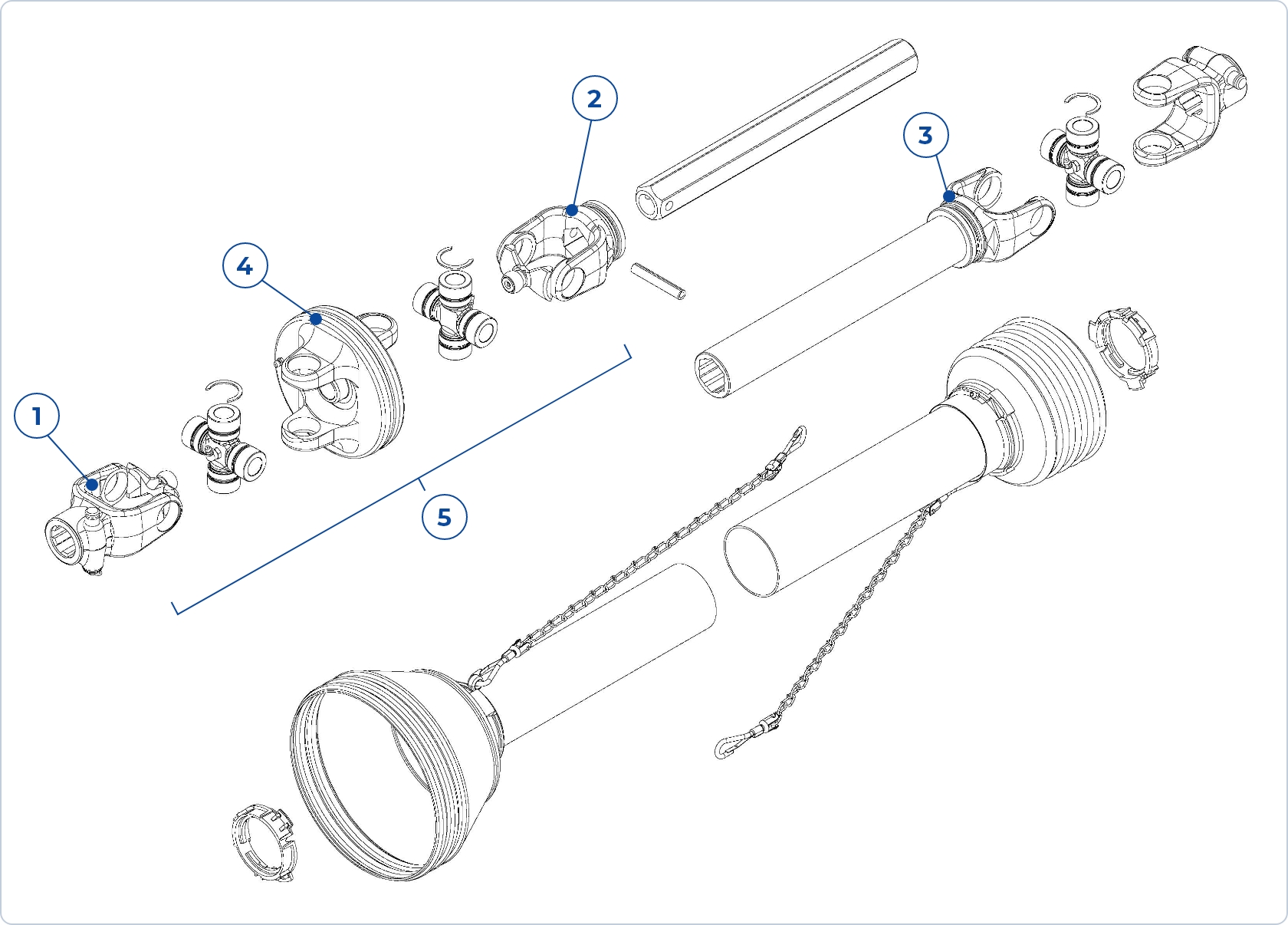

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3027003062 AS270-CV-N400 606 400 420 98 55 213 305 140 160 110 90
3027003064 AS270-CV-N500 706 500 620 98 55 313 405 240 260 210 190
3027003066 AS270-CV-N600 806 600 820 98 55 413 505 340 360 310 290
3027003068 AS270-CV-N700 906 700 1020 98 55 513 605 440 460 410 390
3027003070 AS270-CV-N800 1006 800 1220 98 55 613 705 540 560 510 490
3027003072 AS270-CV-N900 1106 900 1420 98 55 713 805 640 660 610 590
3027003074 AS270-CV-N1000 1206 1000 1620 98 55 813 905 740 760 710 690

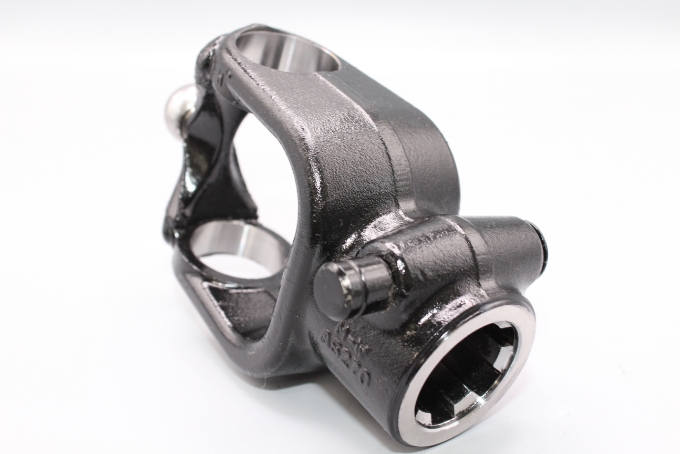

  1. CV QDヨーク+ノックピン

    3027067132
    AS270-CV-235G-STP

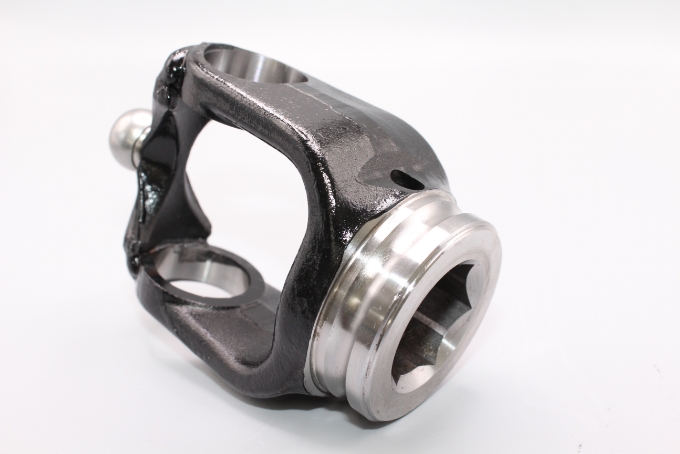

  2. CVフィッティングヨーク（IN）

    3027067123
    AS270-CV-220-6GSR

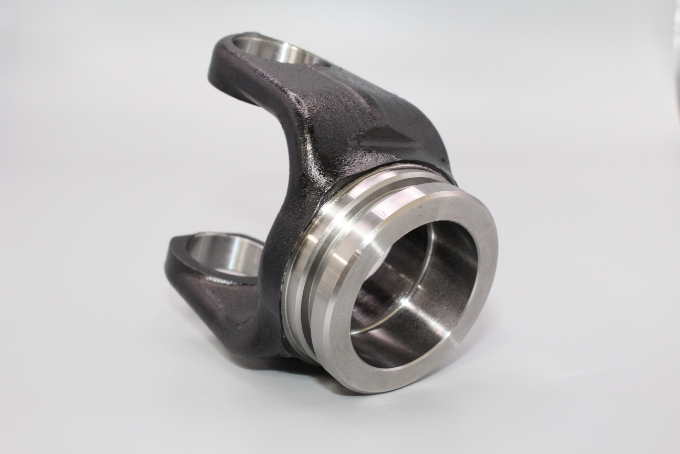

  3. ウエルドヨーク（OUT）

    3027031017
    AS270-103-46-SR

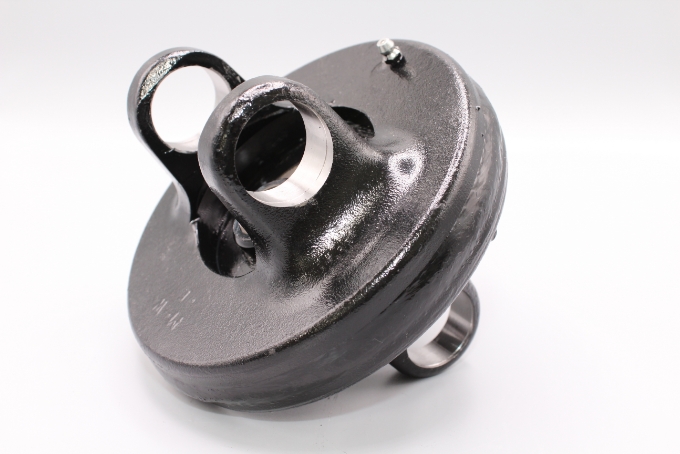

  4. CVヨーク

    3027067110
    AS270-CV-022-98

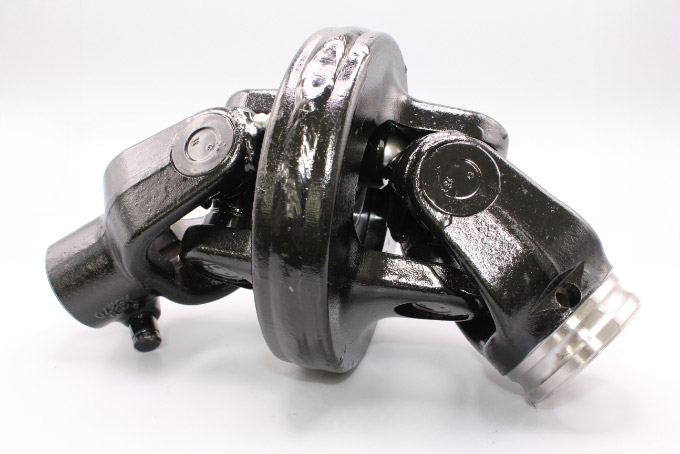

  5. 広角CVジョイント（IN）

    30270209S3
    AS270-CV 70°IN

製品カタログ

Webカタログで製品をご確認いただけます

製品カタログをみる
