ドライブシャフト製品情報

広角CV型ドライブシャフト AS280 CV

広角CV型ドライブシャフト

製品仕様

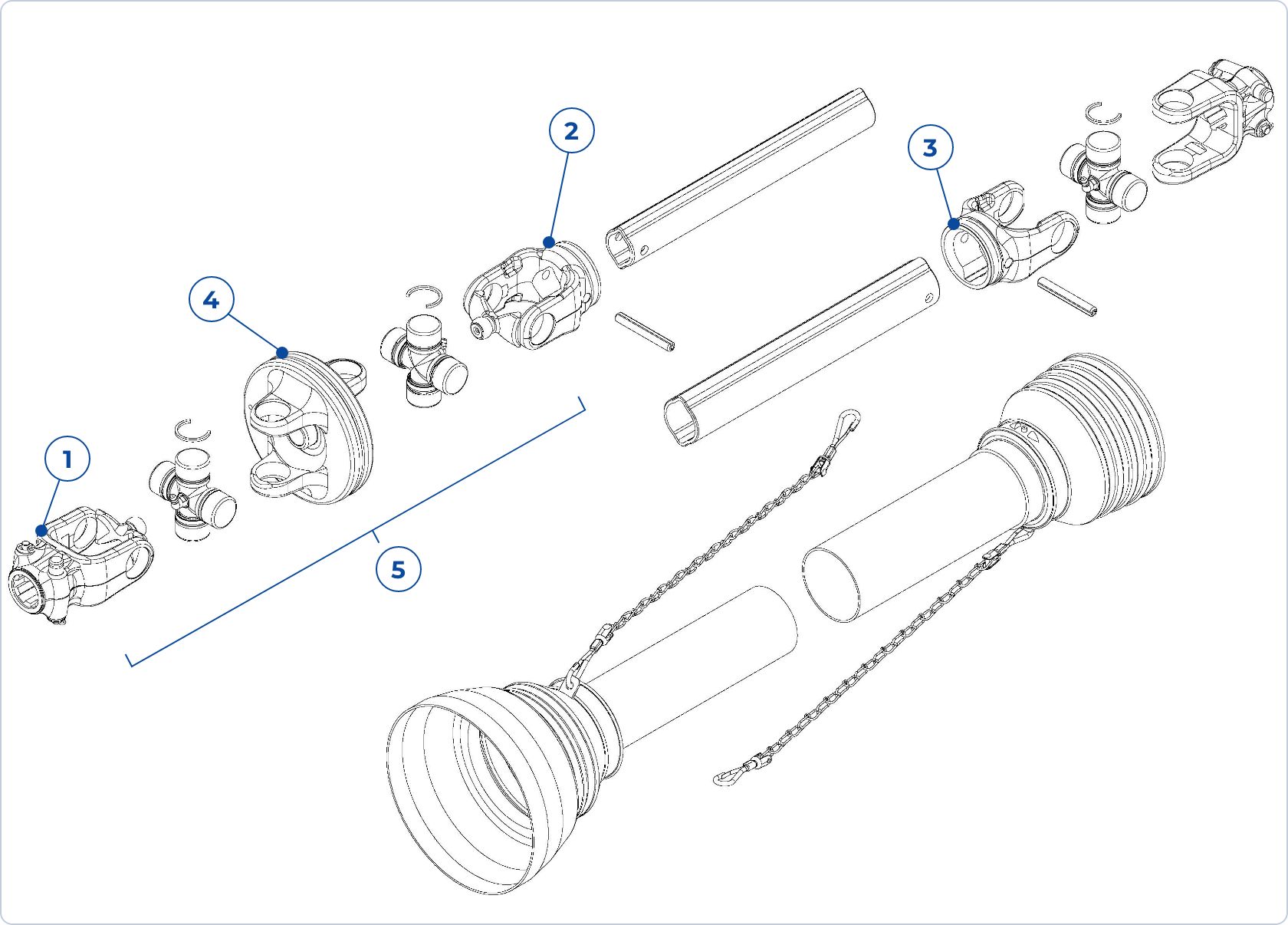

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. フィッティングヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3028003000 AS280-CV-480 704 480 546 128 65 288 386 235 235 155 155
3028003001 AS280-CV-580 804 580 746 128 65 388 486 335 335 255 255
3028003002 AS280-CV-680 904 680 946 128 65 488 586 435 435 355 355
3028003003 AS280-CV-780 1004 780 1146 128 65 588 686 535 535 455 455
3028003036 AS280-CV-880 1104 880 1346 128 65 688 786 635 635 555 555
3028003037 AS280-CV-980 1204 980 1546 128 65 788 886 735 735 655 655

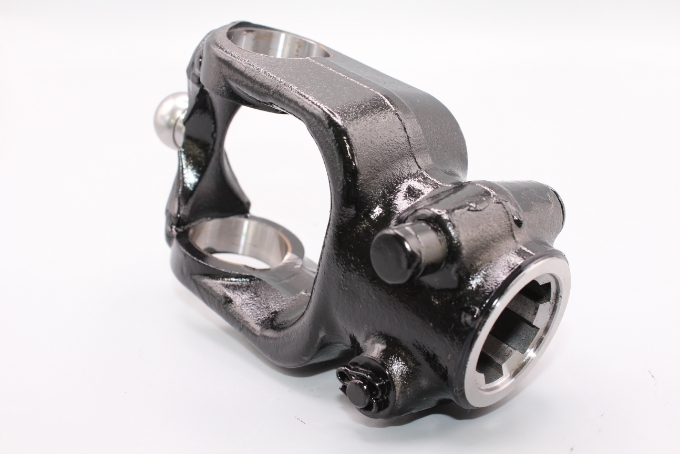

  1. CV QDヨーク+ノックピン

    3030067133
    AS300-CV-225G

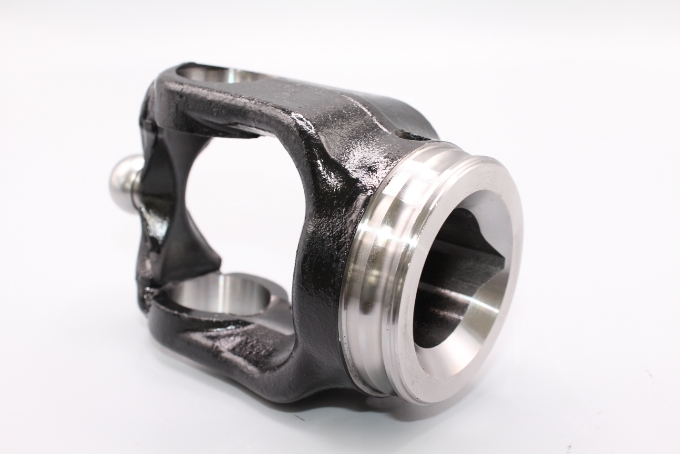

  2. CVフィッティングヨーク（IN）

    3028067121
    AS280-CV-220G

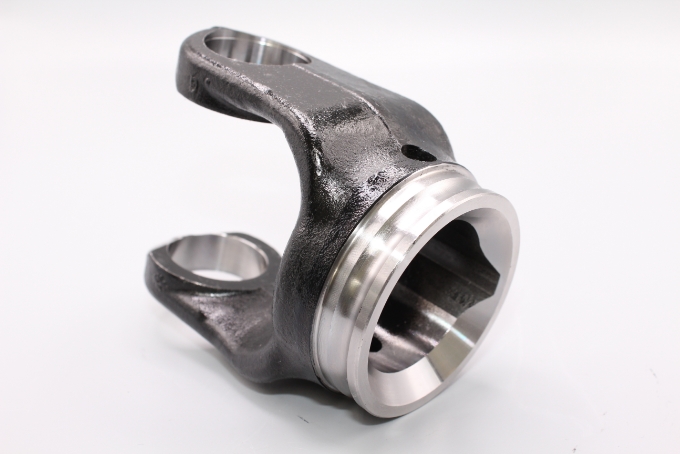

  3. フィッティングヨーク（OUT）

    3028032001
    AS280-120-48

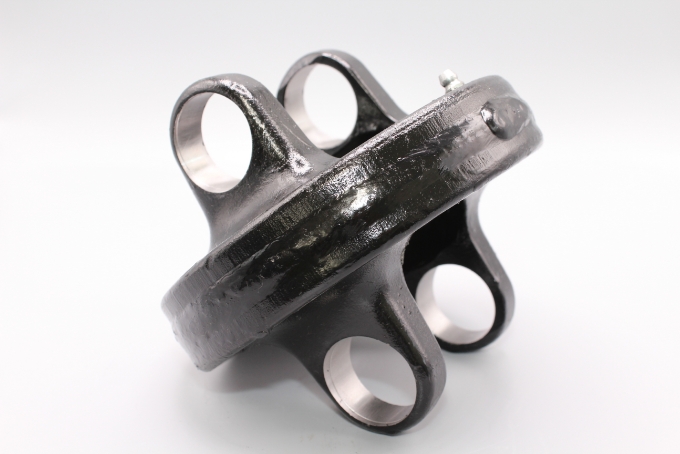

  4. CVヨーク

    3030067110
    AS300-CV-022-98

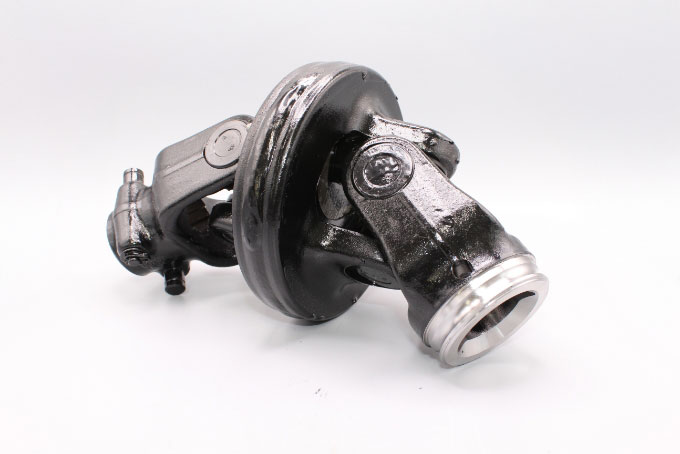

  5. 広角CVジョイント（IN）

    30280209S0
    AS280-CV 70°IN
