ドライブシャフト製品情報

広角CV型ドライブシャフト AS300 CV（バタフライ）

広角CV型ドライブシャフト

製品仕様

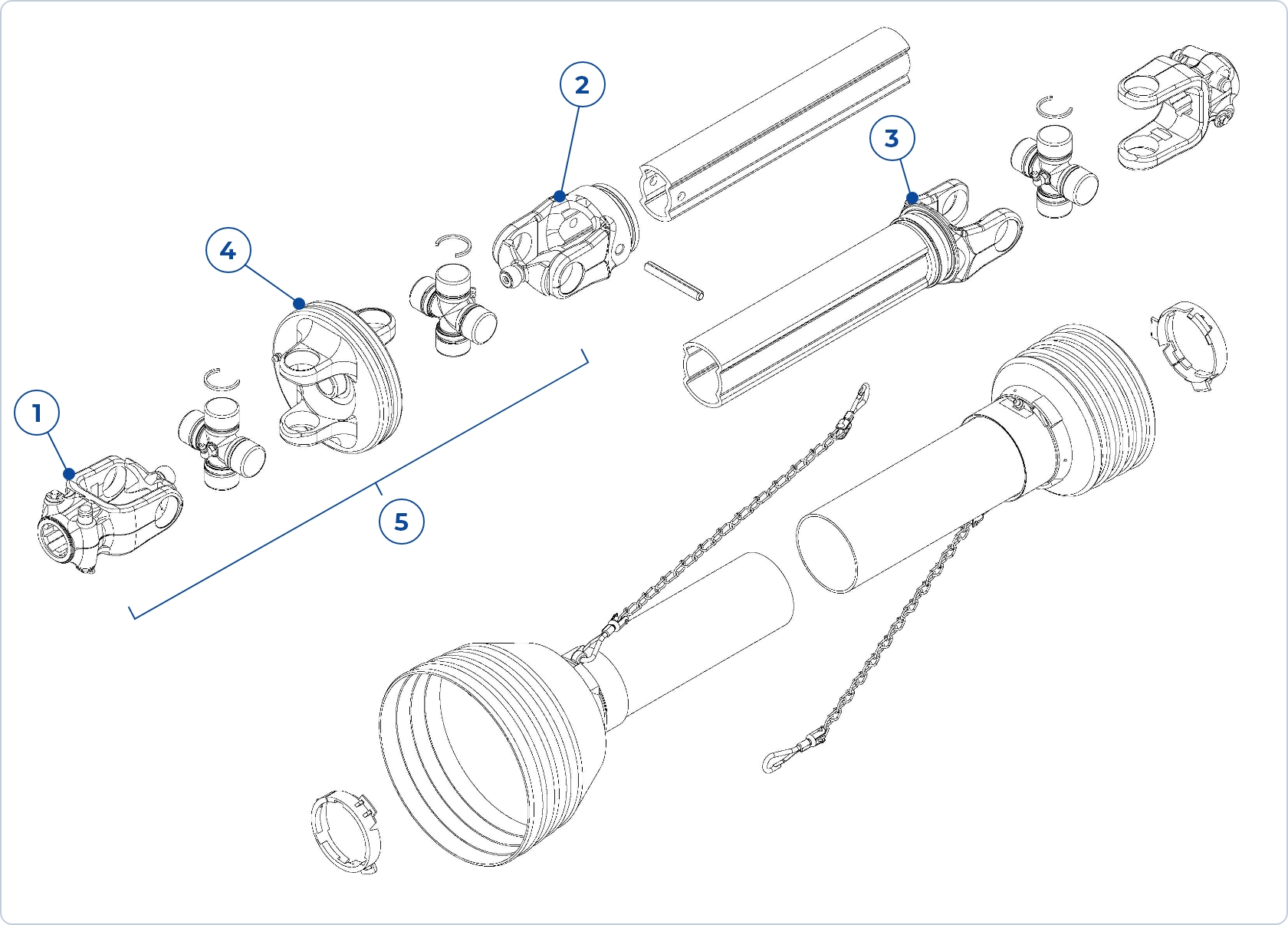

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. CV QDヨーク+ノックピン
  2. CVフィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）
  4. CVヨーク
  5. 広角CVジョイント（IN）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3030003055 AS300-CV-585-NWR2 809 585 771 88 48 377 482 285 330 250 265
3030003057 AS300-CV-685-NWR2 909 685 971 88 48 477 582 385 430 350 365
3030003060 AS300-CV-785-NWR2 1009 785 1171 88 48 577 682 485 530 450 465
3030003080 AS300-CV-885-NWR2 1109 885 1371 88 48 677 782 585 630 550 565
3030003081 AS300-CV-985-NWR2 1209 985 1571 88 48 777 882 685 730 650 665

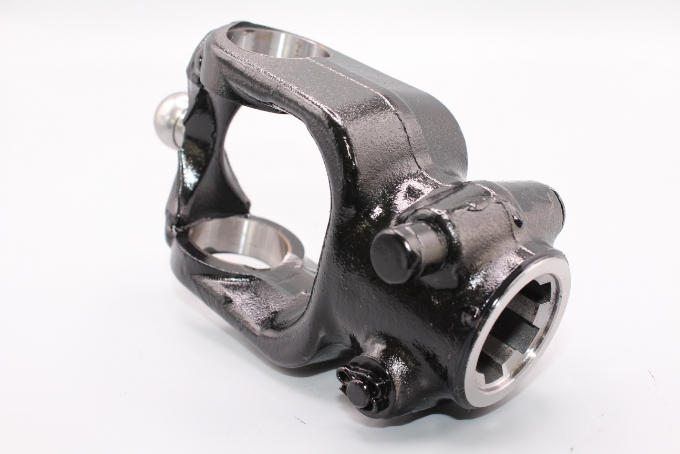

  1. CV QDヨーク+ノックピン

    3030067124
    AS300-CV-221G-NER2

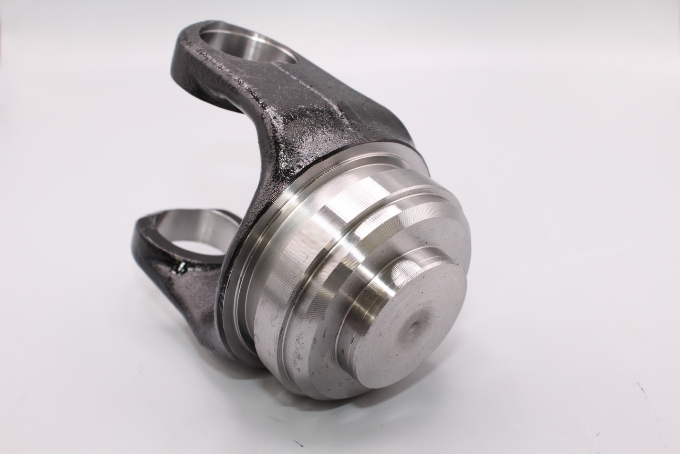

  2. CVフィッティングヨーク（IN）

    3030067124
    AS300-CV-221G-NWR2

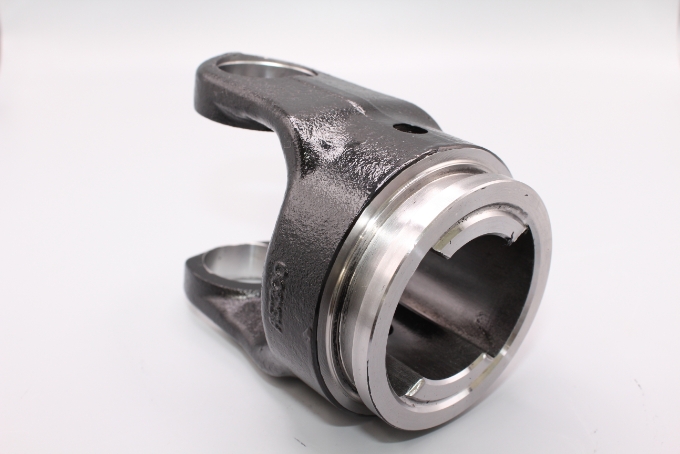

  3. ウエルドヨーク（OUT）

    3030031026
    AS300-103-2-NWR

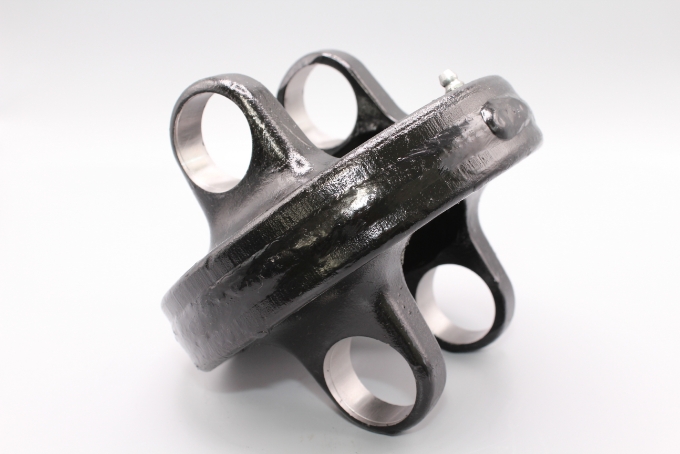

  4. CVヨーク

    3030067110
    AS300-CV-022-98

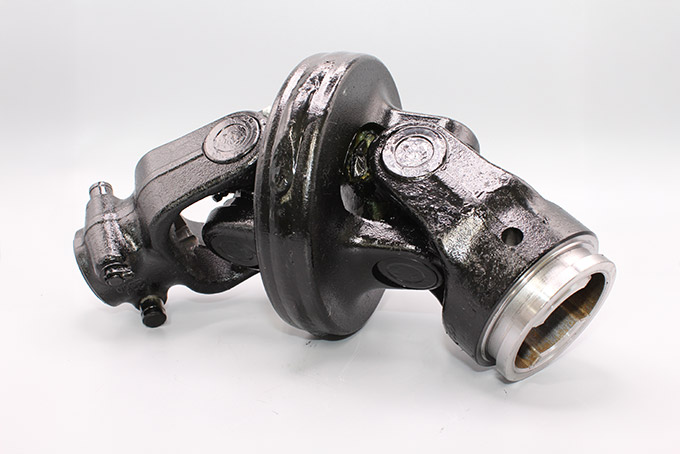

  5. 広角CVジョイント（IN）

    30300209S5
    AS300-CV-NWR2 IN
