ドライブシャフト製品情報

両広角CV型ドライブシャフト AS200 CVW

両広角CV型ドライブシャフト

製品仕様

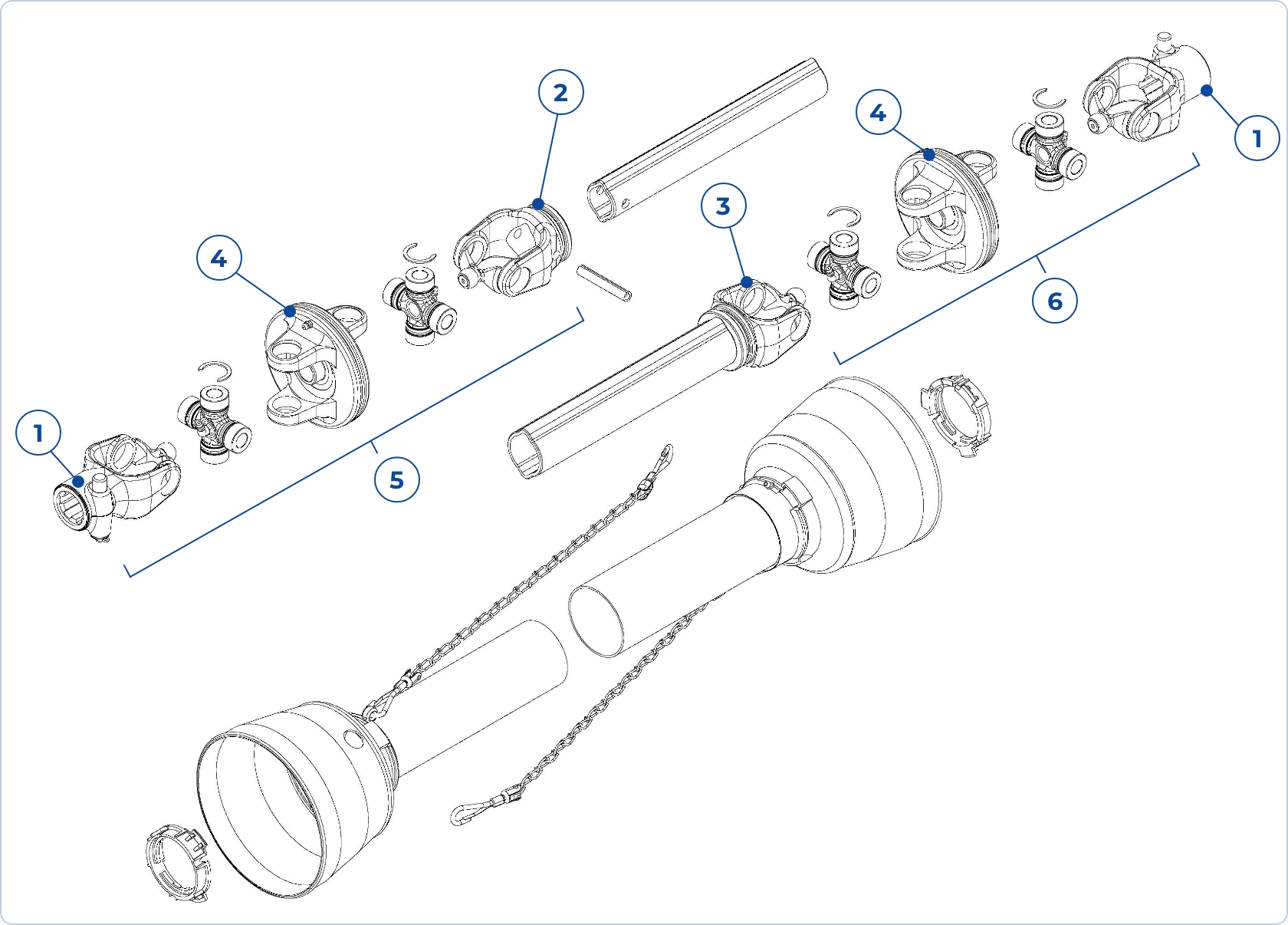

[注1.]　本図は安全カバー付ドライブシャフトを示します。

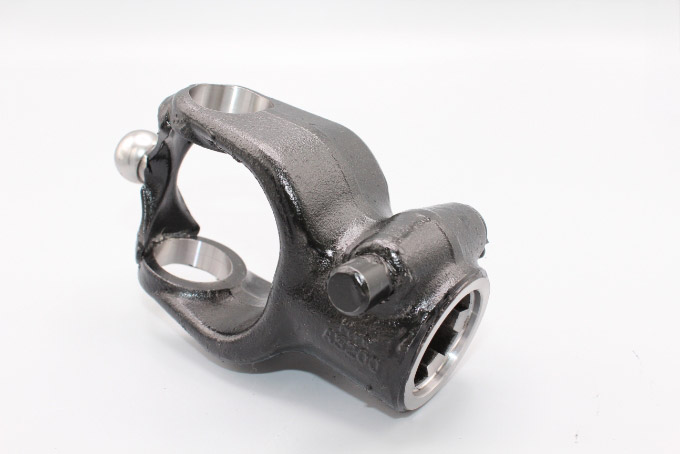

  1. CV QDヨーク+ノックピン

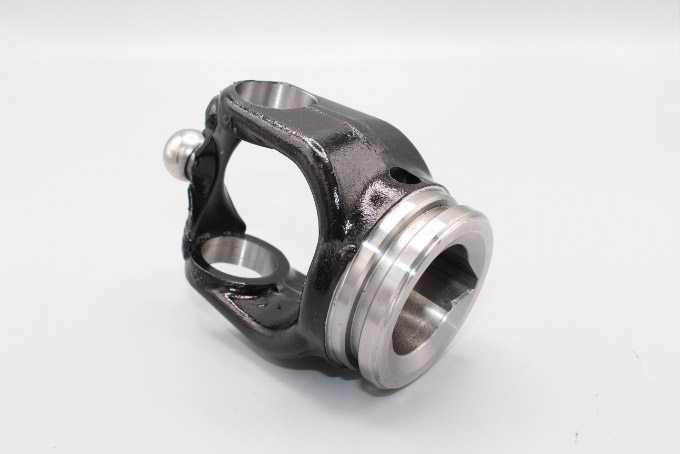

  2. CVフィッテイングヨーク（IN）

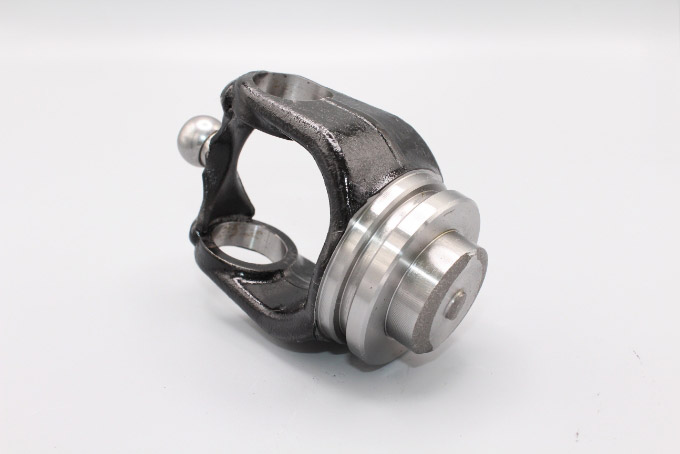

  3. フィッティングヨーク（OUT）

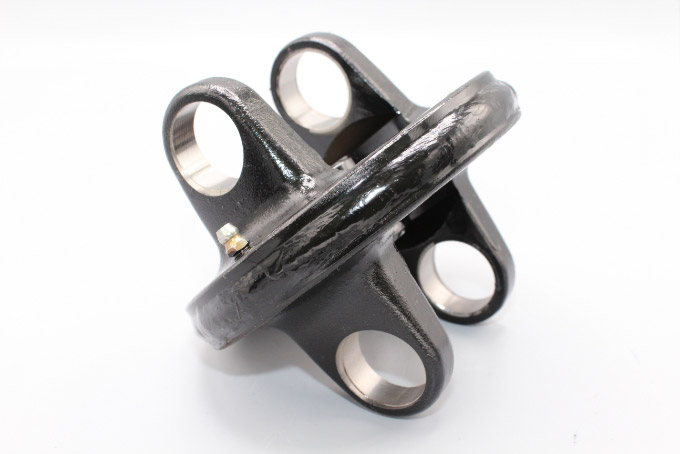

  4. CVヨーク

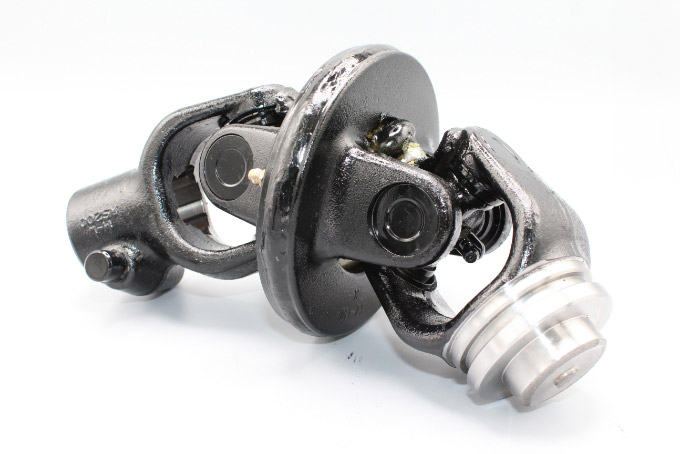

  5. 広角CVジョイント（IN）

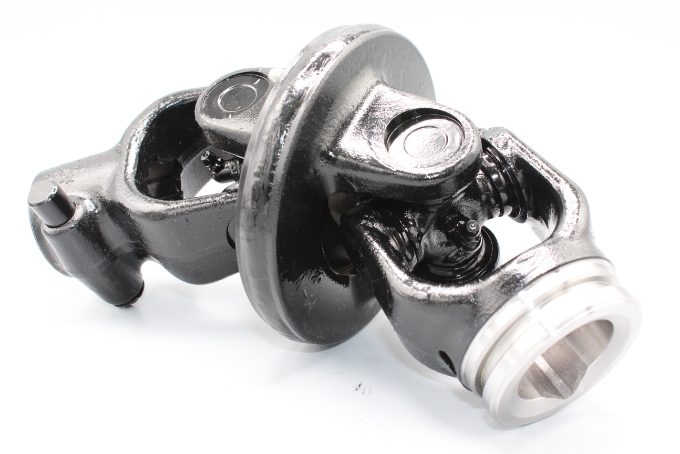

  6. 広角CVジョイント（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3020006064 AS200-CVW-N500 700 500 550 95 37 326 319 170 195 130 130
3020006066 AS200-CVW-N600 800 600 750 95 37 426 419 270 295 230 230
3020006068 AS200-CVW-N700 900 700 950 95 37 526 519 370 395 330 330
3020006070 AS200-CVW-N800 1000 800 1150 95 37 626 619 470 495 430 430
3020006072 AS200-CVW-N900 1100 900 1350 95 37 726 719 570 595 530 530
3020006074 AS200-CVW-N1000 1200 1000 1550 95 37 826 819 670 695 630 630
  1. CV QDヨーク+ノックピン

    3020067130
    AS200-CV-125G+P

  2. CVフィッテイングヨーク（IN）

    3020067120
    AS200-CV-120G

  3. CVフィッテイングヨーク（OUT）

    3020067140
    AS200-CV-103G-N

  4. CVヨーク

    3020067110
    AS200-CV-022-84

  5. 広角CVジョイント（IN）

    3020020900
    AS200-CV 70°IN

  6. 広角CVジョイント（OUT）

    3020021900
    AS200-CV 70°OUT
