ドライブシャフト組立 標準型 AS050

標準型ドライブシャフト

製品仕様

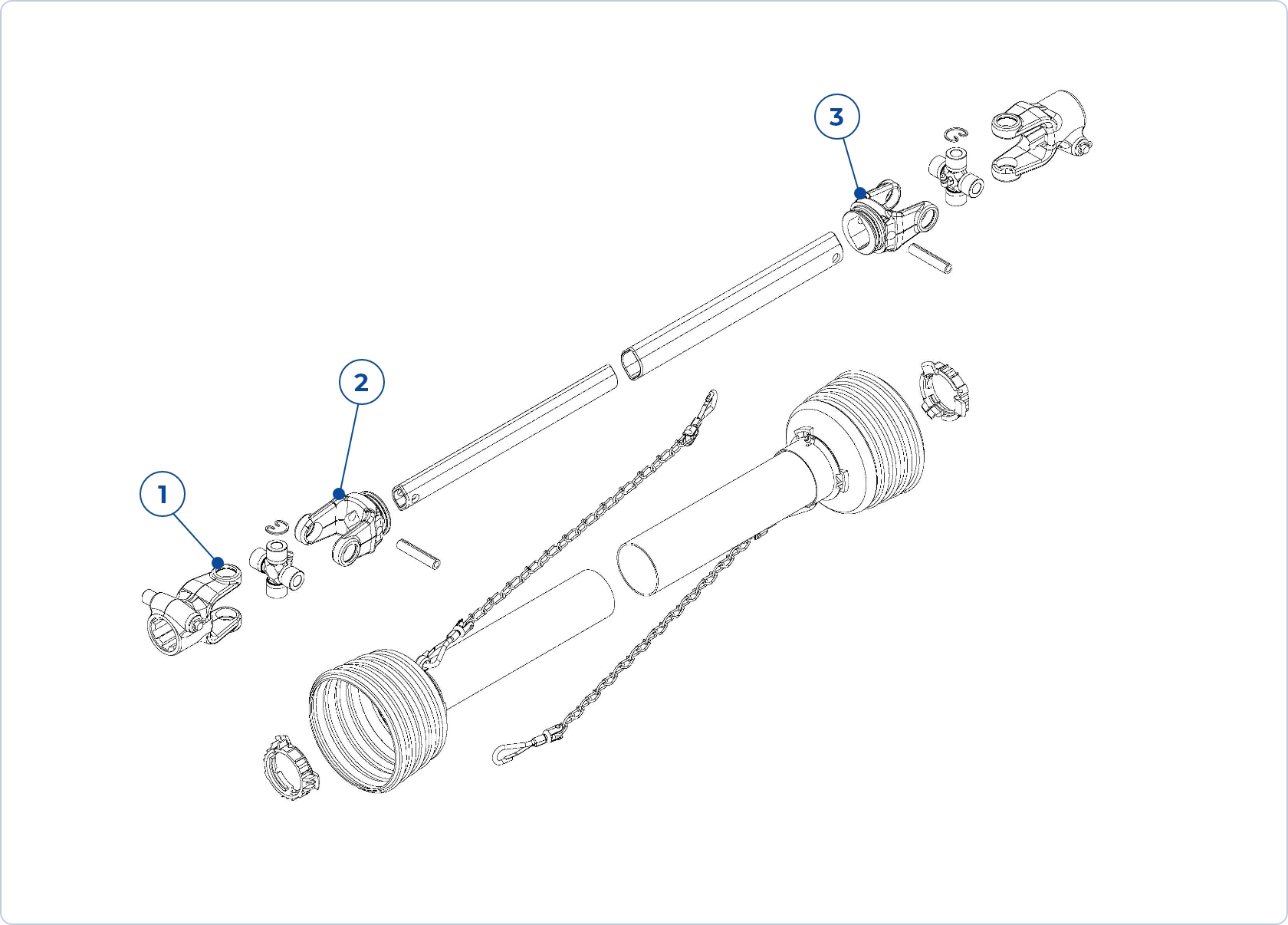

[注1.]　本図は安全カバー付ドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. フィッティングヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3005000042 AS050-N400 560 386 540 101 83 315 326 280 290 240 240
3005000044 AS050-N500 660 486 740 101 83 415 426 380 390 340 340
3005000046 AS050-N600 760 586 940 101 83 515 526 480 490 440 440
3005000048 AS050-N700 860 686 1140 101 83 615 626 580 590 540 540
3005000050 AS050-N800 960 786 1340 101 83 715 726 680 690 640 640
3005000052 AS050-N900 1060 886 1540 101 83 815 826 780 790 740 740
3005000054 AS050-N1000 1160 986 1740 101 83 915 926 880 890 840 840

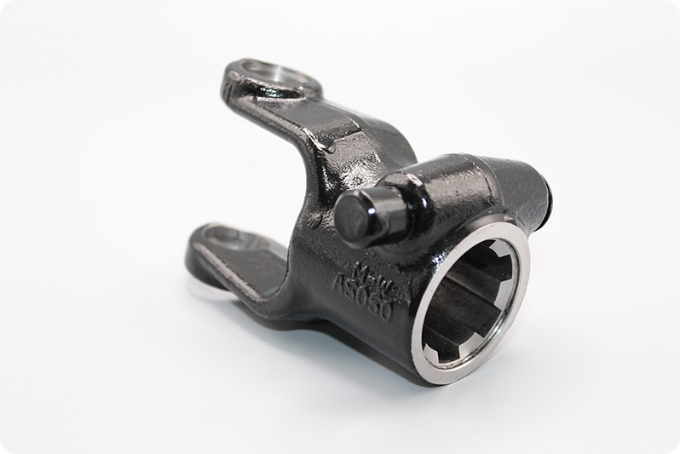

  1. QDヨーク+ノックピン

    3005062000
    AS050-125+P

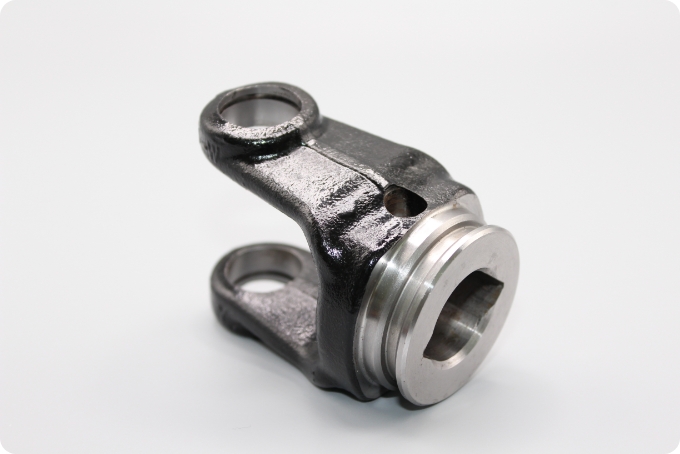

  2. フィッティングヨーク（IN）

    3005032030
    AS050-220-NS

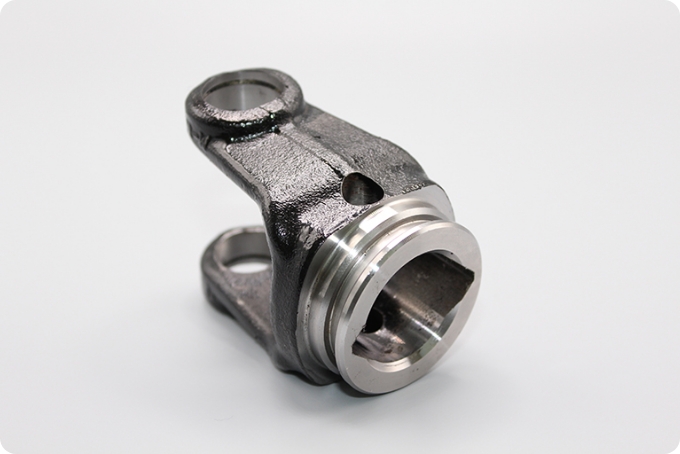

  3. フィッティングヨーク（OUT）

    3005032031
    AS050-220-NL
