ドライブシャフト組立 標準型 AS105

標準型ドライブシャフト

製品仕様

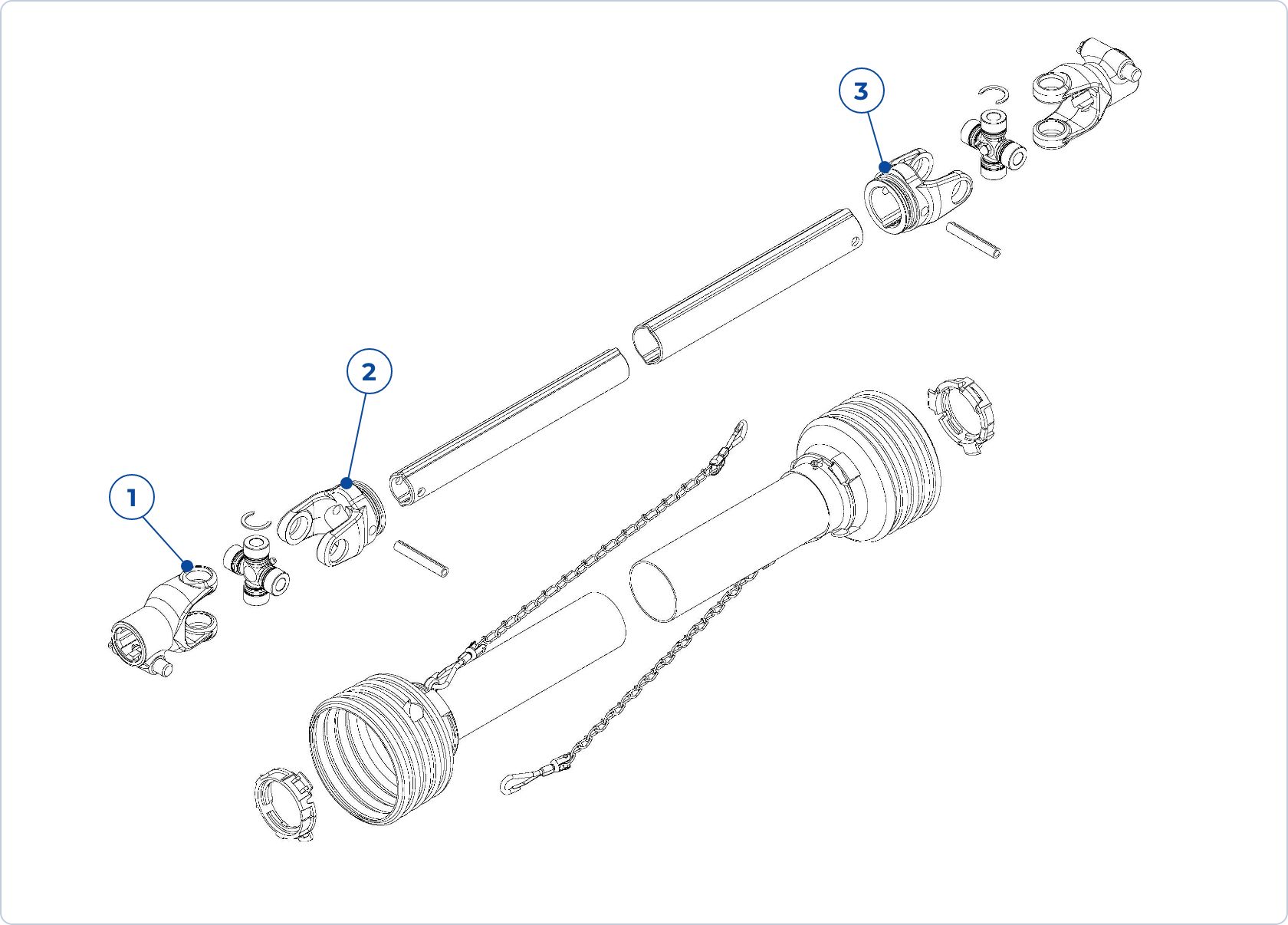

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. フィッティングヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3010500042 AS105-N400 596 400 550 103 73 316 337 280 300 230 240
3010500044 AS105-N500 696 500 750 103 73 416 437 380 400 330 340
3010500046 AS105-N600 796 600 950 103 73 516 537 480 500 430 440
3010500048 AS105-N700 896 700 1150 103 73 616 637 580 600 530 540
3010500050 AS105-N800 996 800 1350 103 73 716 737 680 700 630 640
3010500052 AS105-N900 1096 900 1550 103 73 816 837 780 800 730 740
3010500054 AS105-N1000 1196 1000 1750 103 73 916 937 880 900 830 840

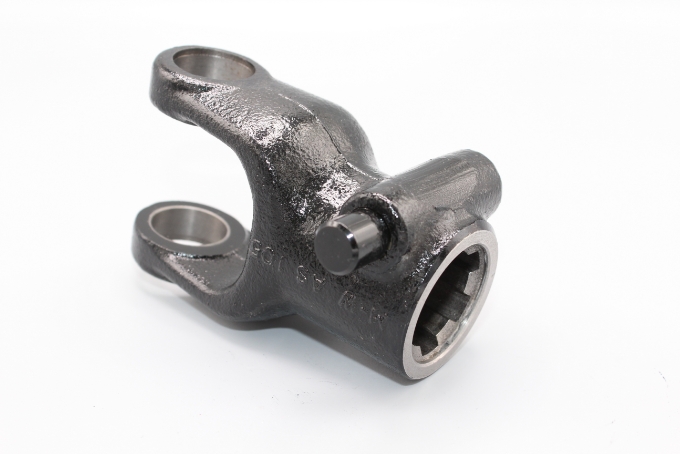

  1. QDヨーク+ノックピン

    3010562000
    AS105-125-P

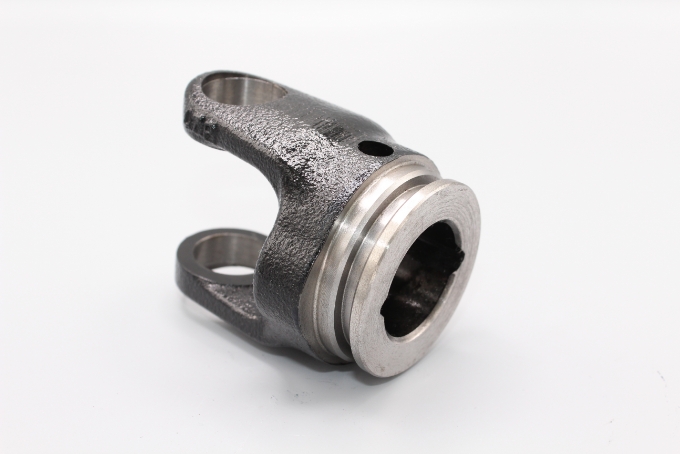

  2. フィッティングヨーク（IN）

    3010532100
    AS105-120-NS

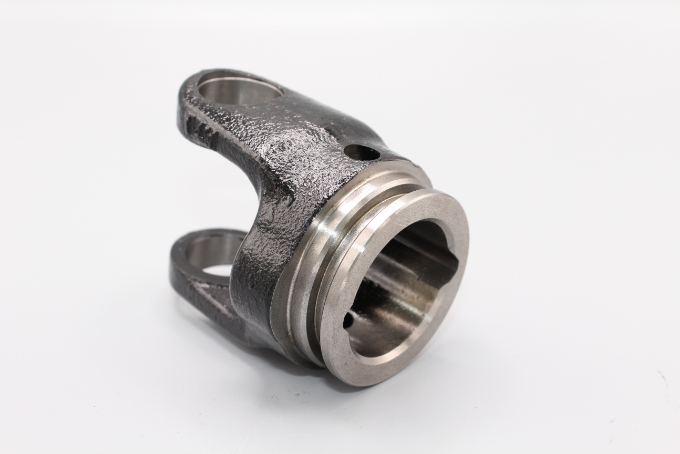

  3. フィッティングヨーク（OUT）

    3010532101
    AS105-120-NL
