ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS205

標準型ドライブシャフト

製品仕様

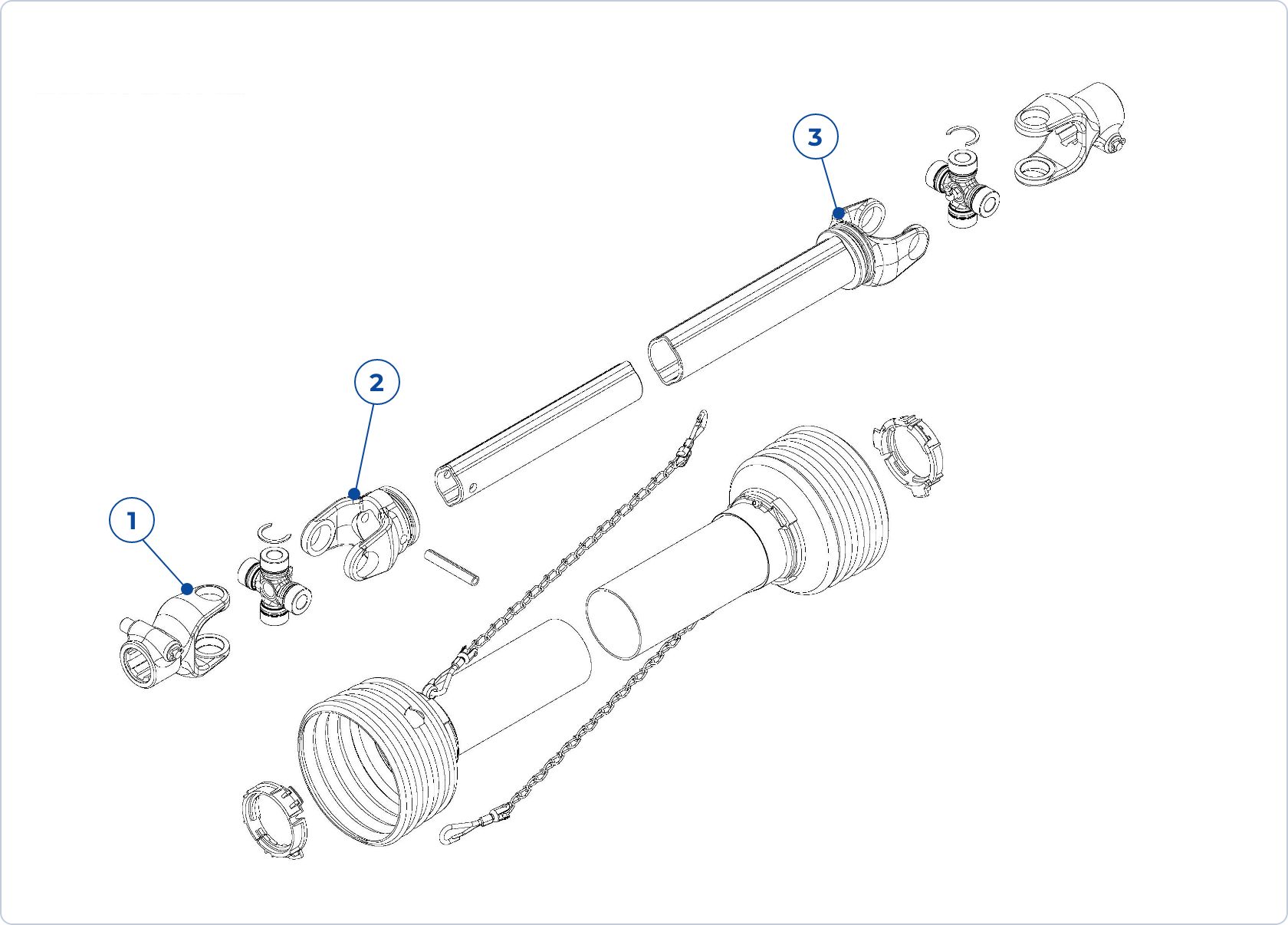

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3020500042 AS205-N400 600 400 500 102 48 312 290 240 250 200 190
3020500044 AS205-N500 700 500 700 102 48 412 390 340 350 300 290
3020500046 AS205-N600 800 600 900 102 48 512 490 440 450 400 390
3020500048 AS205-N700 900 700 1100 102 48 612 590 540 550 500 490
3020500050 AS205-N800 1000 800 1300 102 48 712 690 640 650 600 590
3020500052 AS205-N900 1100 900 1500 102 48 812 790 740 750 700 690
3020500054 AS205-N1000 1200 1000 1700 102 48 912 890 840 850 800 790

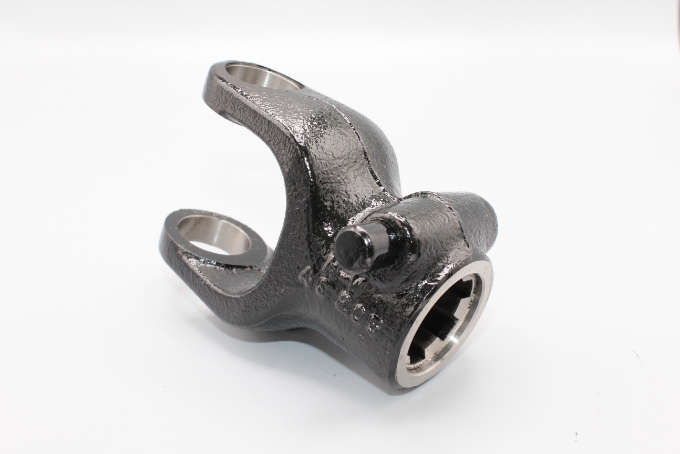

  1. QDヨーク+ノックピン

    3020562000
    AS205-125+P

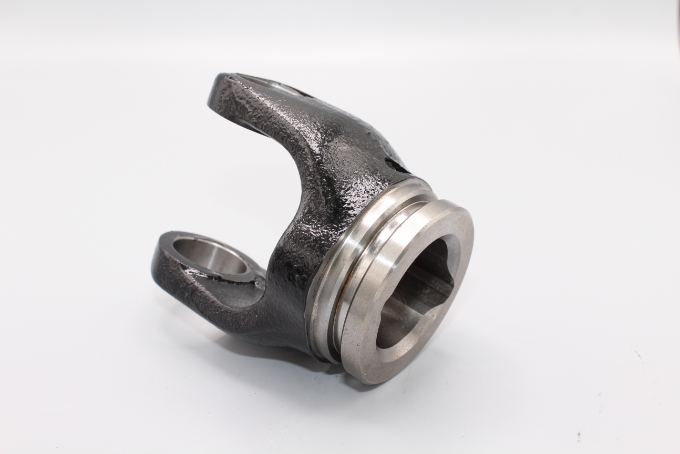

  2. フィッティングヨーク（IN）

    3020532000
    AS205-120

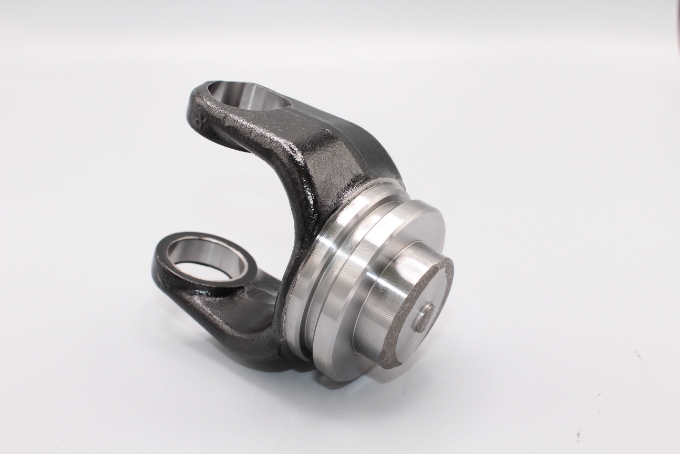

  3. ウエルドヨーク（OUT）

    3020031009
    AS200-103-N
