ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS270（MA）

標準型ドライブシャフト

製品仕様

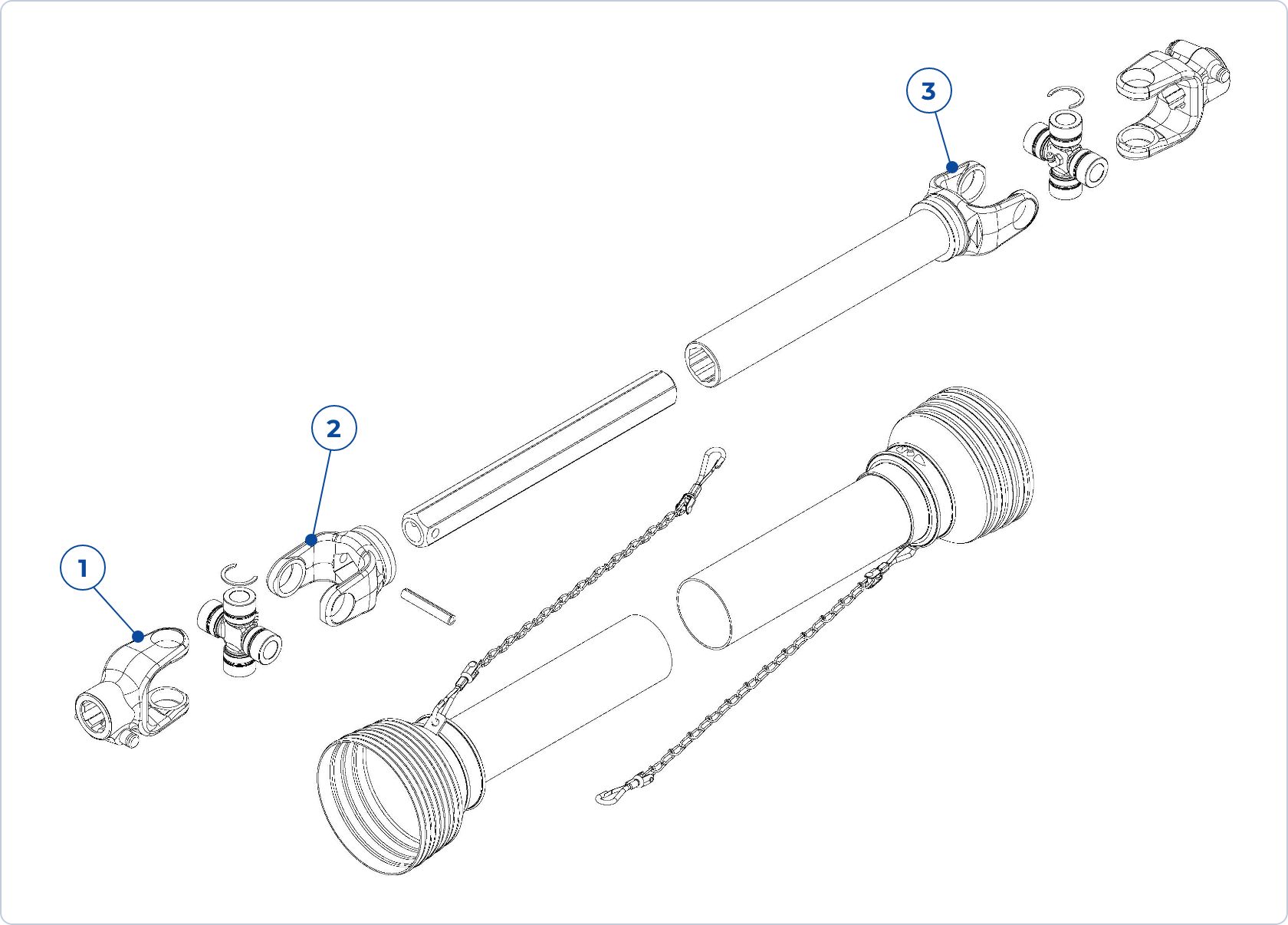

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3027000000 AS270-400 596 390 480 120 47 303 297 230 250 170 170
3027000001 AS270-500 696 490 680 120 47 403 397 330 350 270 270
3027000002 AS270-600 796 590 880 120 47 503 497 430 450 370 370
3027000004 AS270-700 896 690 1080 120 47 603 597 530 550 470 470
3027000024 AS270-800 996 790 1280 120 47 703 697 630 650 570 570
3027000024 AS270-900 1096 890 1480 120 47 803 797 730 750 670 670
3027000008 AS270-1000 1196 990 1680 120 47 903 897 830 850 770 770

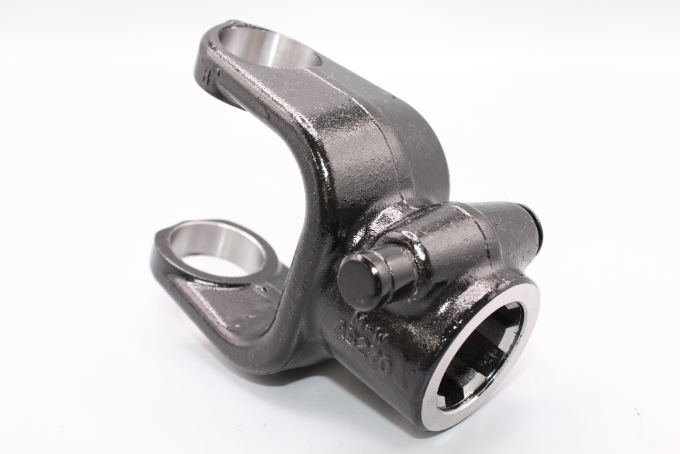

  1. QDヨーク+ノックピン

    30270620S3
    AS270-125-STD+P

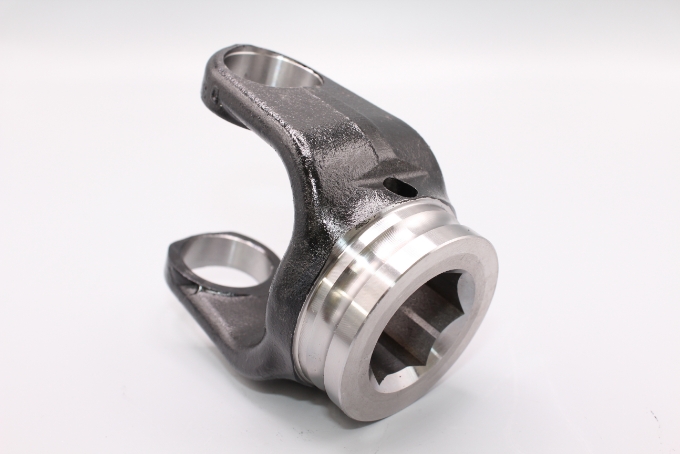

  2. フィッティングヨーク（IN）

    3027032002
    AS270-120-6

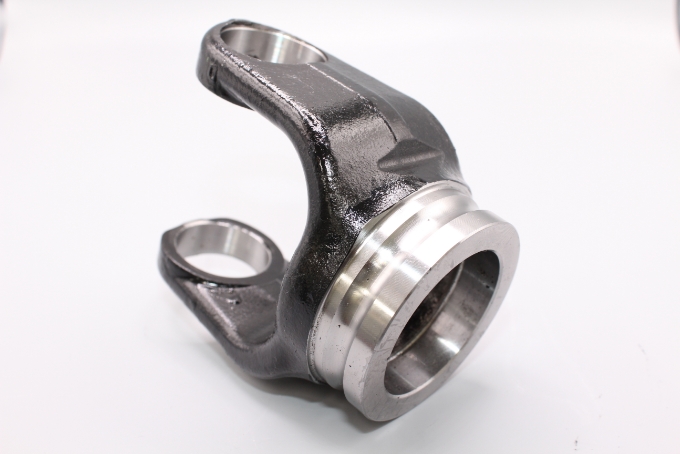

  3. ウエルドヨーク（OUT）

    3027031001
    AS270-003-46
