ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS270（MB）

標準型ドライブシャフト

製品仕様

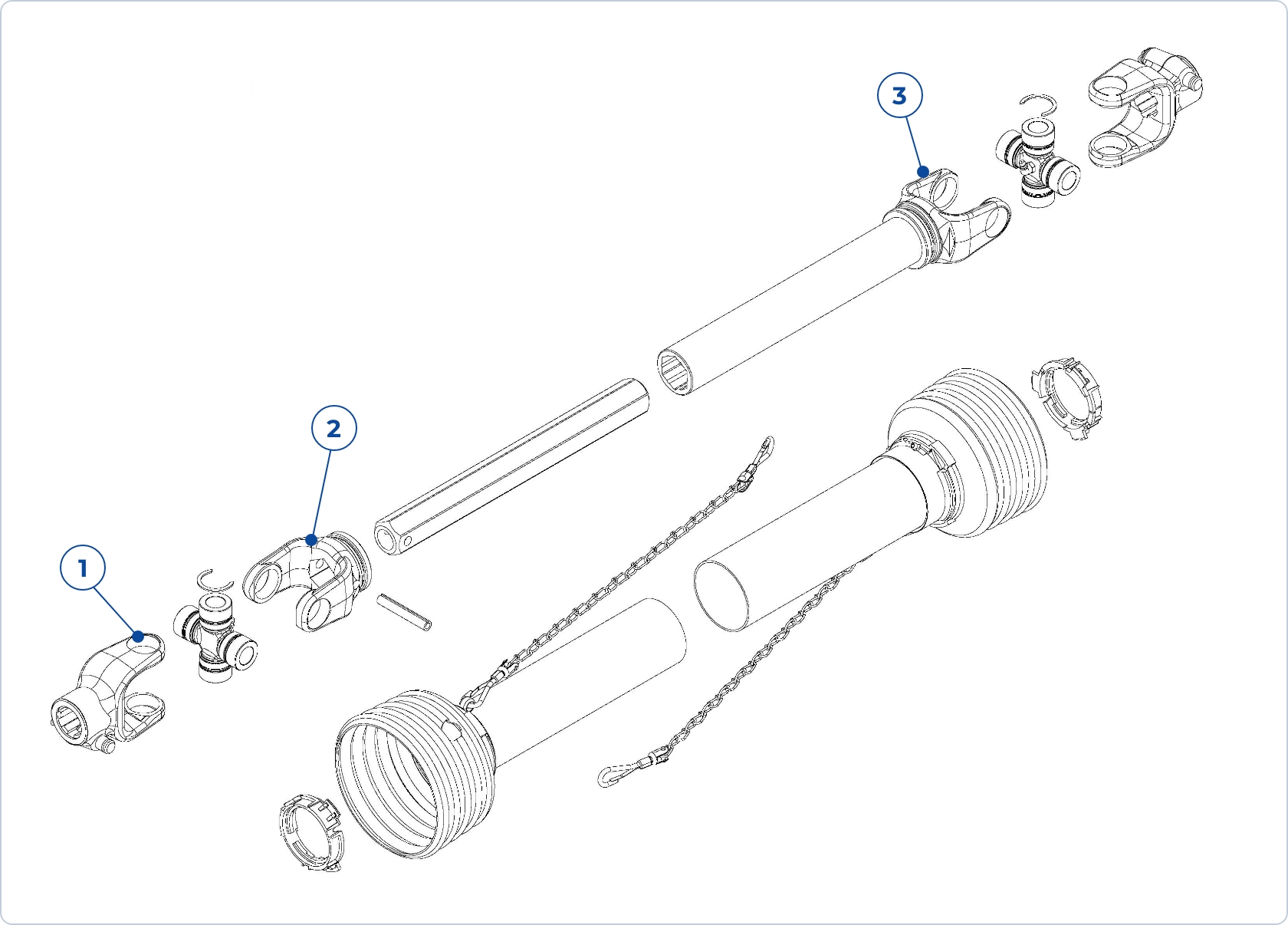

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3027000042 AS270-N400 596 390 480 120 37 303 297 230 250 170 170
3027000044 AS270-N500 696 490 680 120 37 403 397 330 350 270 270
3027000046 AS270-N600 796 590 880 120 37 503 497 430 450 370 370
3027000048 AS270-N700 896 690 1080 120 37 603 597 530 550 470 470
3027000050 AS270-N800 996 790 1280 120 37 703 697 630 650 570 570
3027000052 AS270-N900 1096 890 1480 120 37 803 797 730 750 670 670
3027000054 AS270-N1000 1196 990 1680 120 37 903 897 830 850 770 770

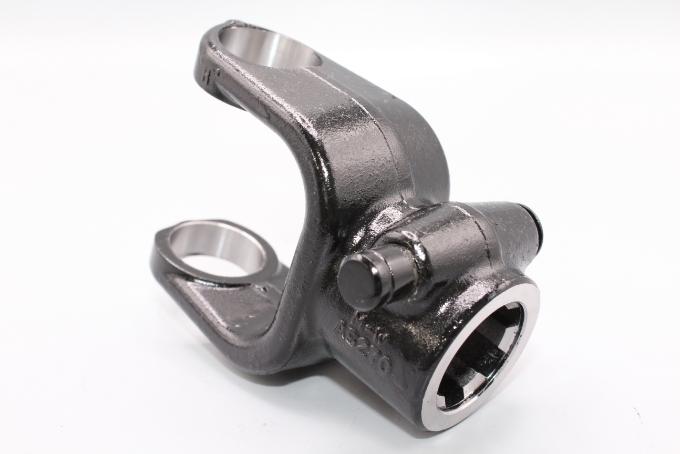

  1. QDヨーク+ノックピン

    30270620S3
    AS270-125-STD+P

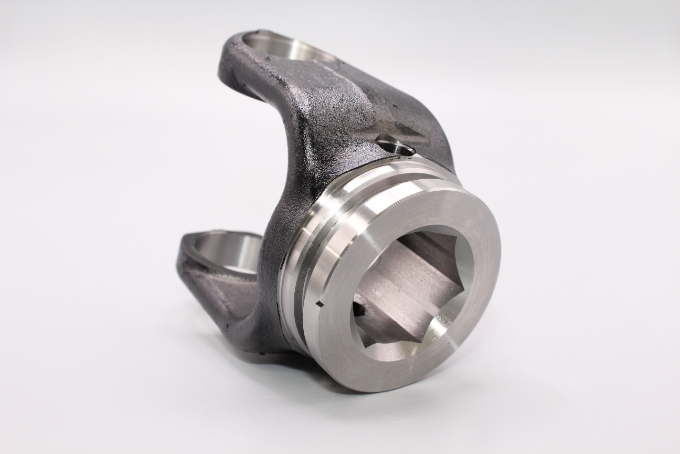

  2. フィッティングヨーク（IN）

    3027032014
    AS270-120-6H-SR

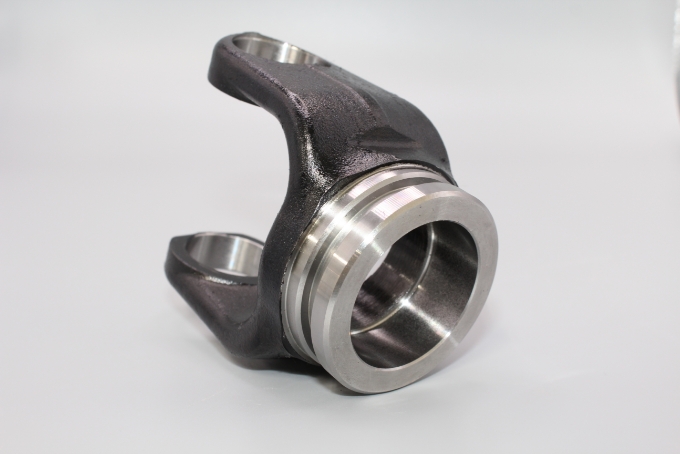

  3. ウエルドヨーク（OUT）

    3027031017
    AS270-103-46-SR
