ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS280

標準型ドライブシャフト

製品仕様

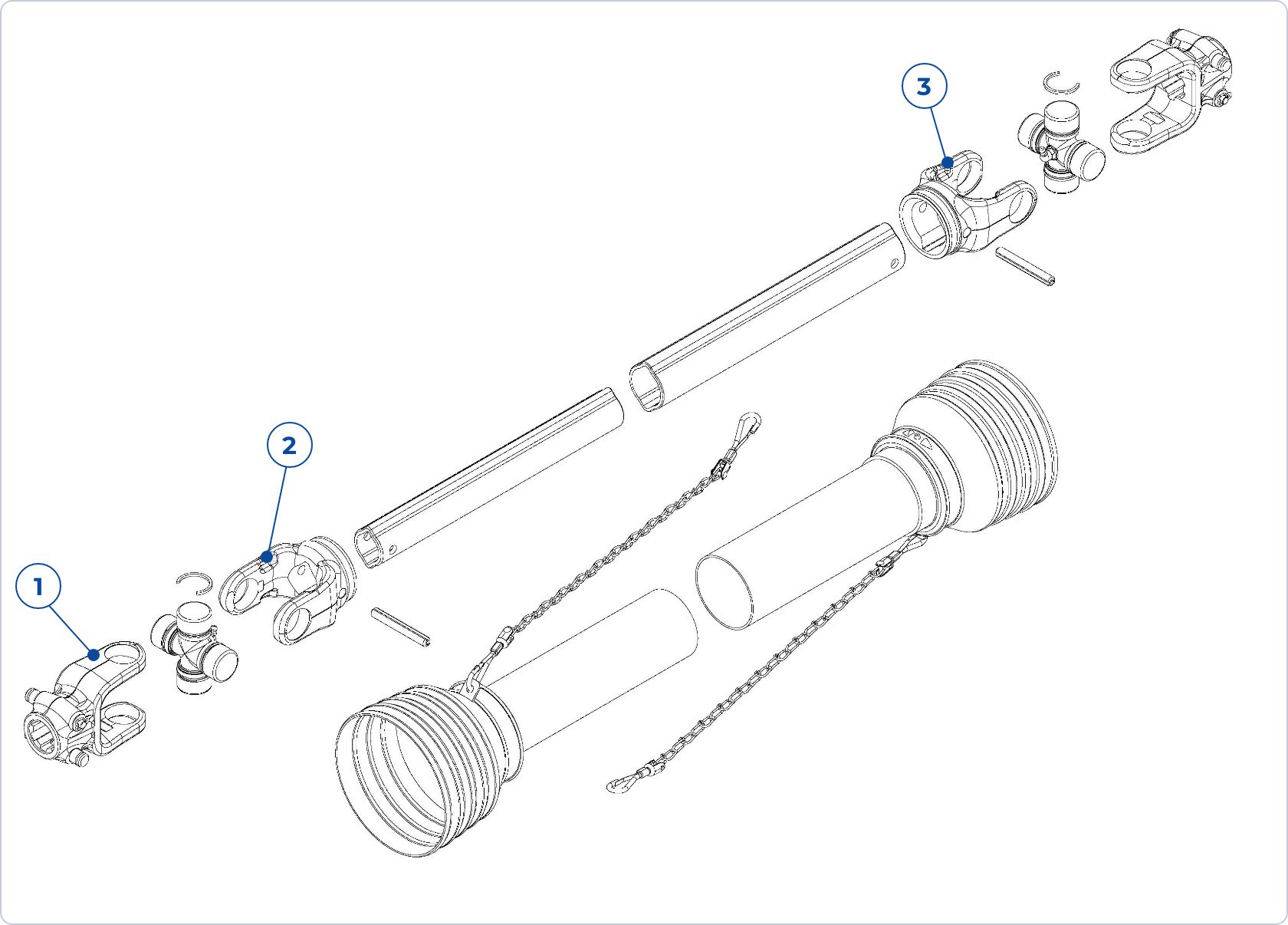

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. フィッティングヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3028000000 AS280-390 614 390 460 116 53 288 288 235 235 155 155
3028000001 AS280-490 714 490 660 116 53 388 388 335 335 255 255
3028000002 AS280-590 814 590 860 116 53 488 488 435 435 355 355
3028000003 AS280-690 914 690 1060 116 53 588 588 535 535 455 455
3028000035 AS280-790 1014 790 1260 116 53 688 688 635 635 555 555
3028000036 AS280-890 1114 890 1460 116 53 788 788 735 735 655 655
3028000037 AS280-990 1214 990 1660 116 53 888 888 835 835 755 755

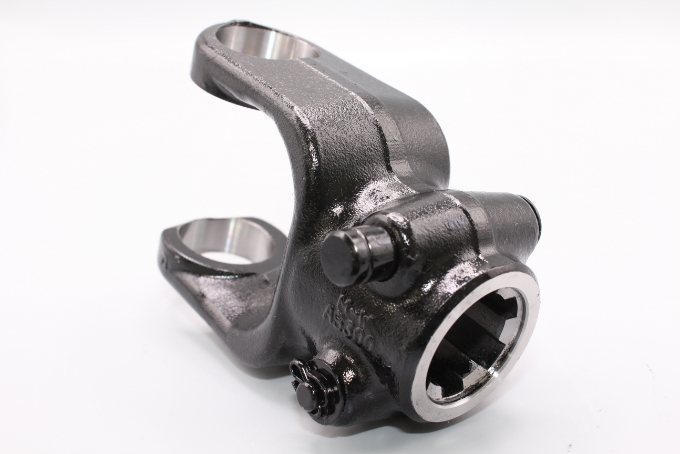

  1. QDヨーク+ノックピン

    30300620S0
    AS300-125+P

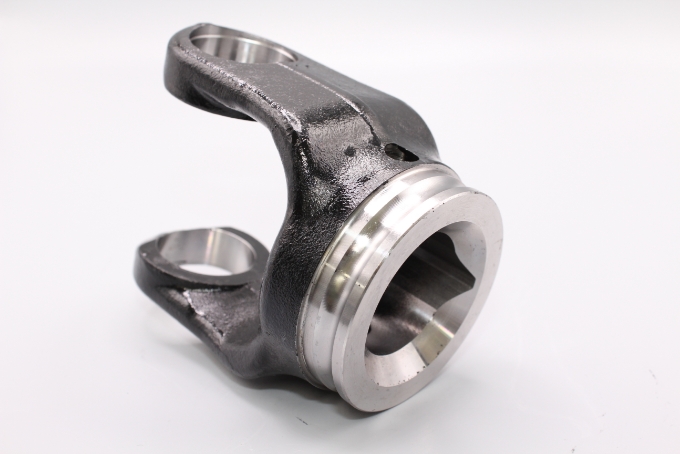

  2. フィッティングヨーク（IN）

    3028032000
    AS280-120-39

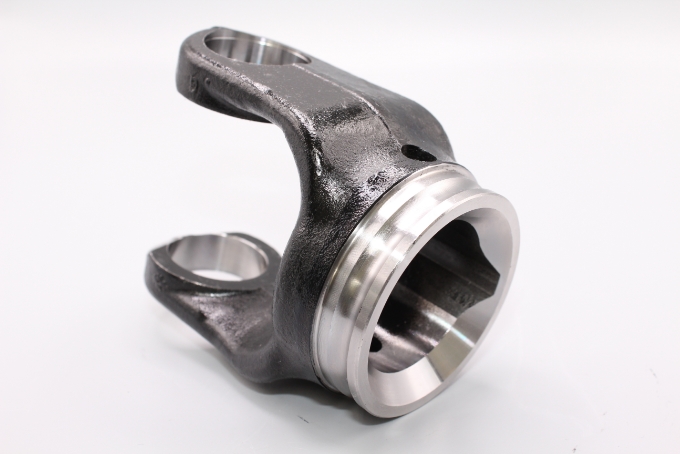

  3. フィッティングヨーク（OUT）

    3028032001
    AS280-120-48
