ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS300（バタフライ）

標準型ドライブシャフト

製品仕様

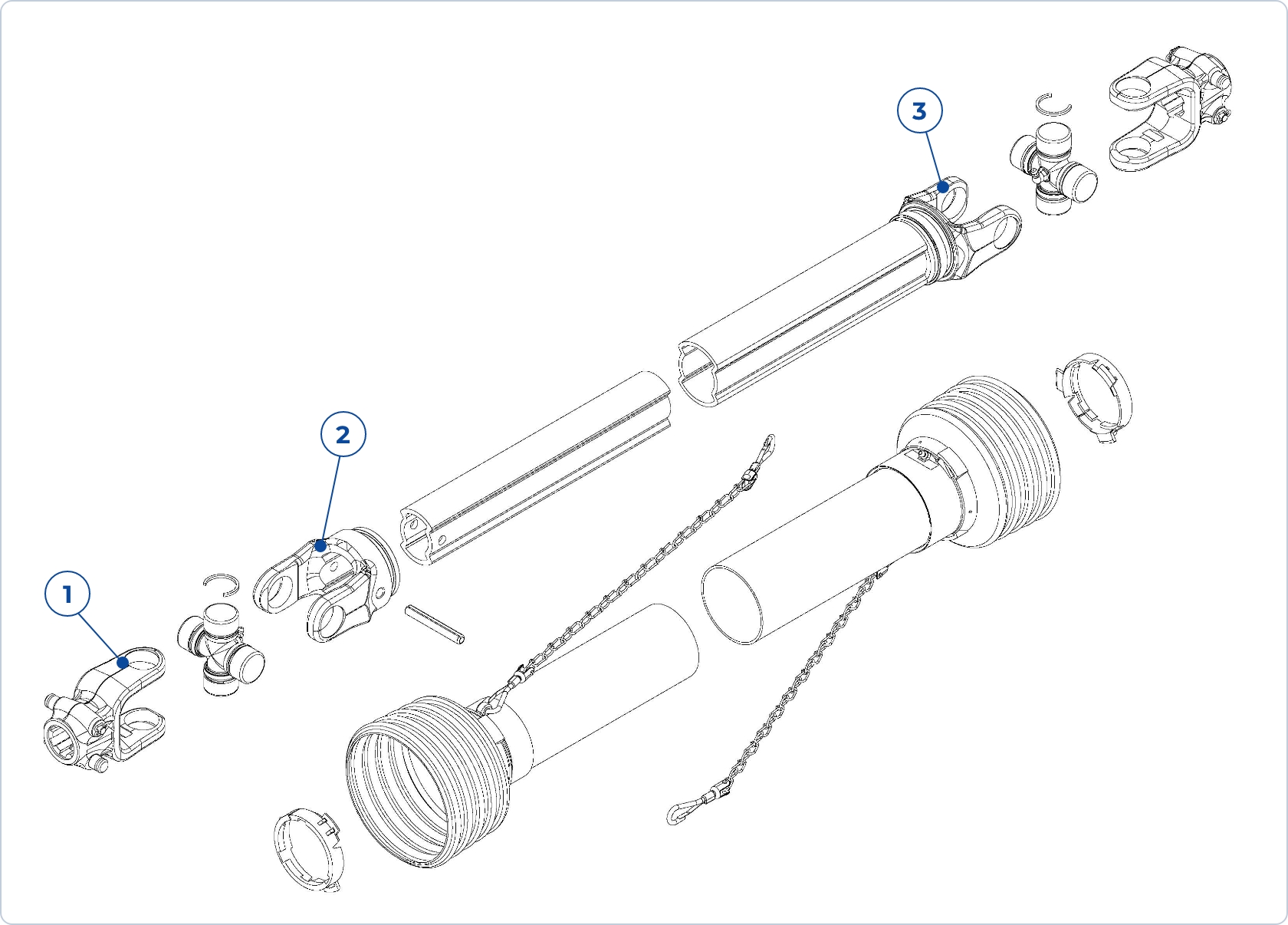

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3030000041 AS300-390-NWR2 614 390 480 86 41 282 284 190 230 155 160
3030000042 AS300-490-NWR2 714 490 680 86 41 382 384 290 330 255 260
3030000043 AS300-590-NWR2 814 590 880 86 41 482 484 390 430 355 360
3030000044 AS300-690-NWR2 914 690 1080 86 41 582 584 490 530 455 460
3030000045 AS300-790-NWR2 1014 790 1280 86 41 682 684 590 630 555 560
3030000046 AS300-890-NWR2 1114 890 1480 86 41 782 784 690 730 655 660
3030000047 AS300-990-NWR2 1214 990 1680 86 41 882 884 790 830 755 760

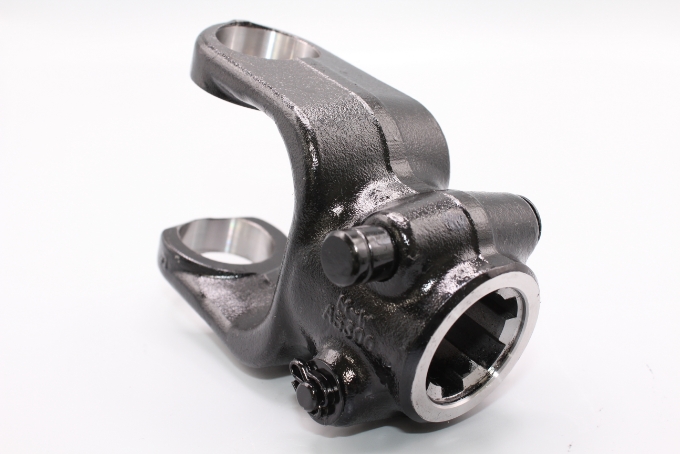

  1. QDヨーク+ノックピン

    30300620S0
    AS300-125+P

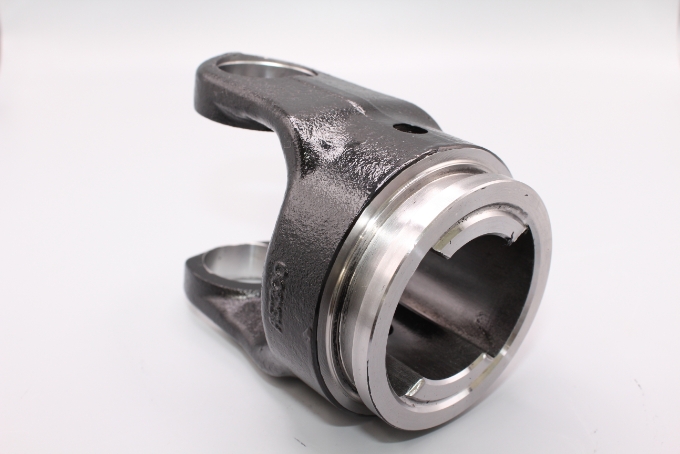

  2. フィッティングヨーク（IN）

    3030032020
    AS300-120-2-NWR-S

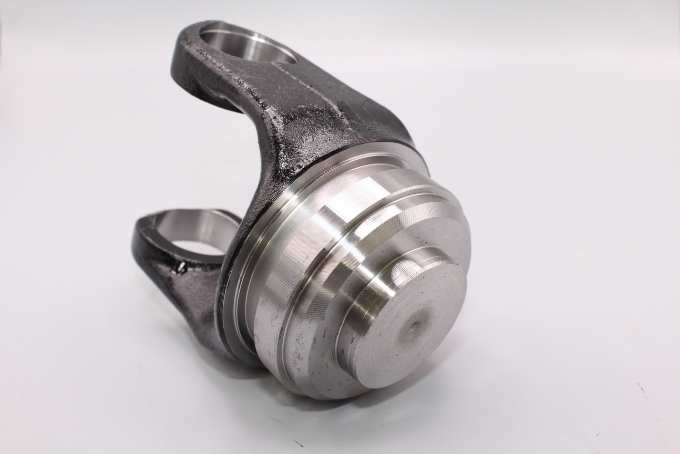

  3. ウエルドヨーク（OUT）

    3030031026
    AS300-120-2-NWR-L
