ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS300（6角）

標準型ドライブシャフト

製品仕様

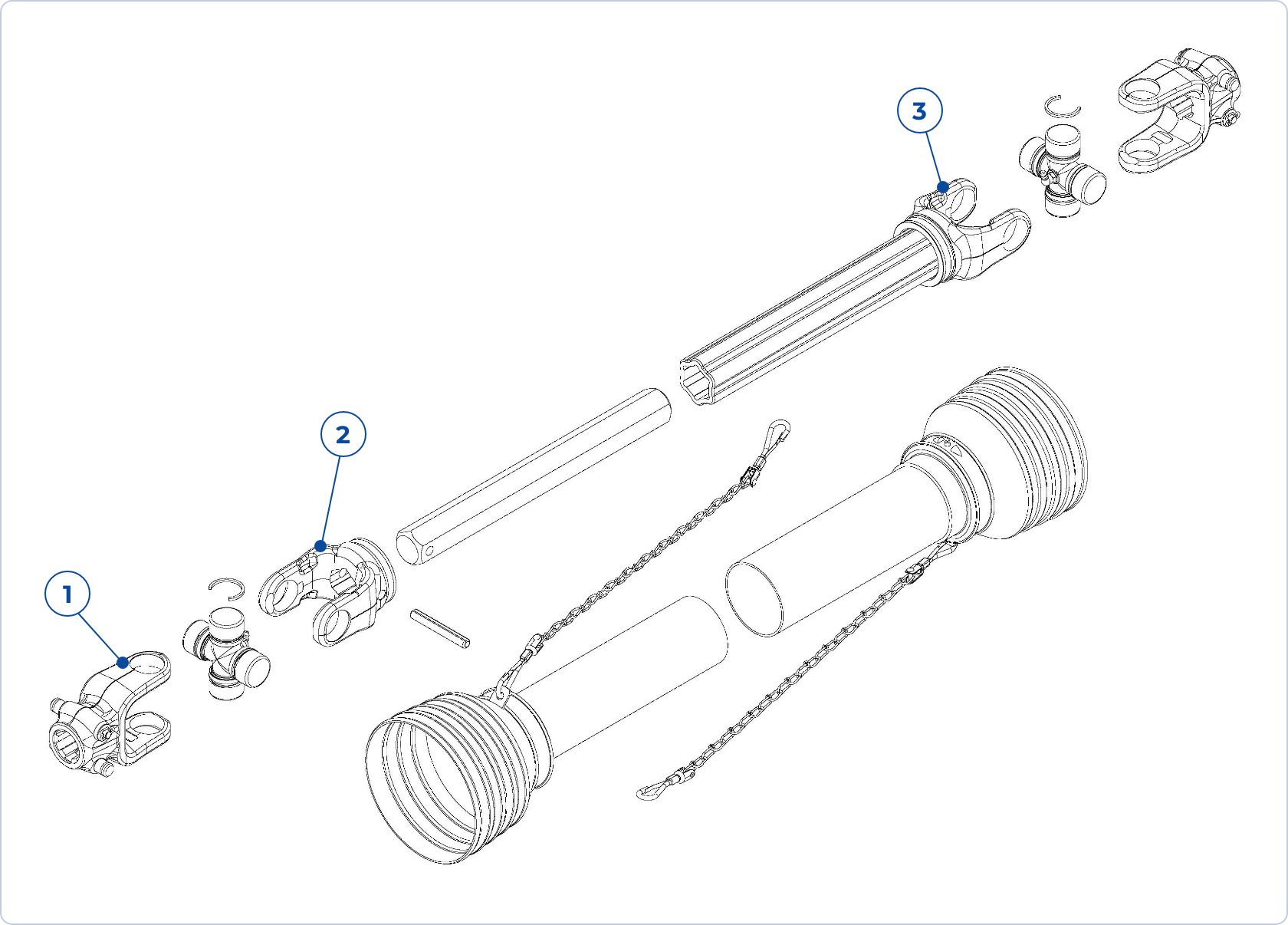

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3030000000 AS300-390 614 390 480 121 33 297 304 220 250 155 155
3030000001 AS300-490 714 490 680 121 33 397 404 320 350 255 255
3030000003 AS300-590 814 590 880 121 33 497 504 420 450 355 355
3030000005 AS300-690 914 690 1080 121 33 597 604 520 550 455 455
3030000015 AS300-790 1014 790 1280 121 33 697 704 620 650 555 555
3030000020 AS300-890 1114 890 1480 121 33 797 804 720 750 655 655
3030000021 AS300-990 1214 990 1680 121 33 897 904 820 850 755 755

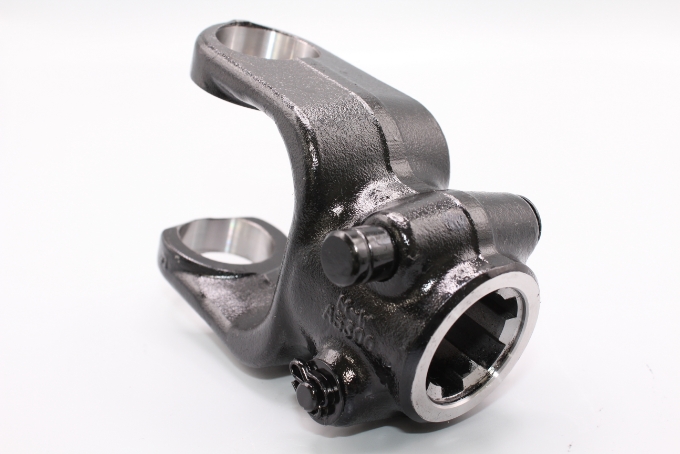

  1. QDヨーク+ノックピン

    30300620S0
    AS300-125+P

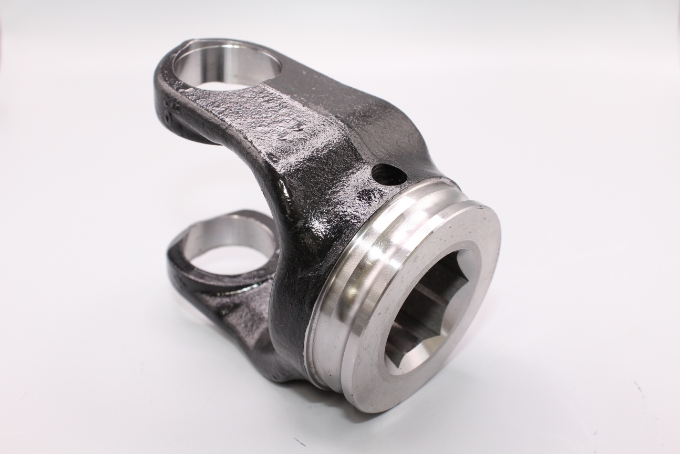

  2. フィッティングヨーク（IN）

    3030032000
    AS300-120

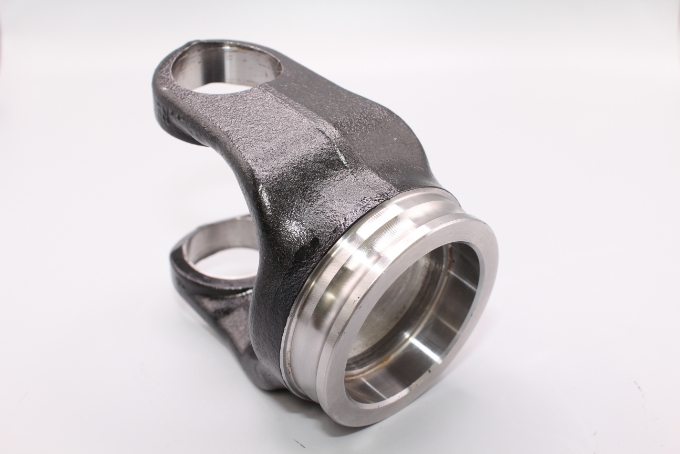

  3. ウエルドヨーク（OUT）

    3030031000
    AS300-103
