ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS400（バタフライ）

標準型ドライブシャフト

製品仕様

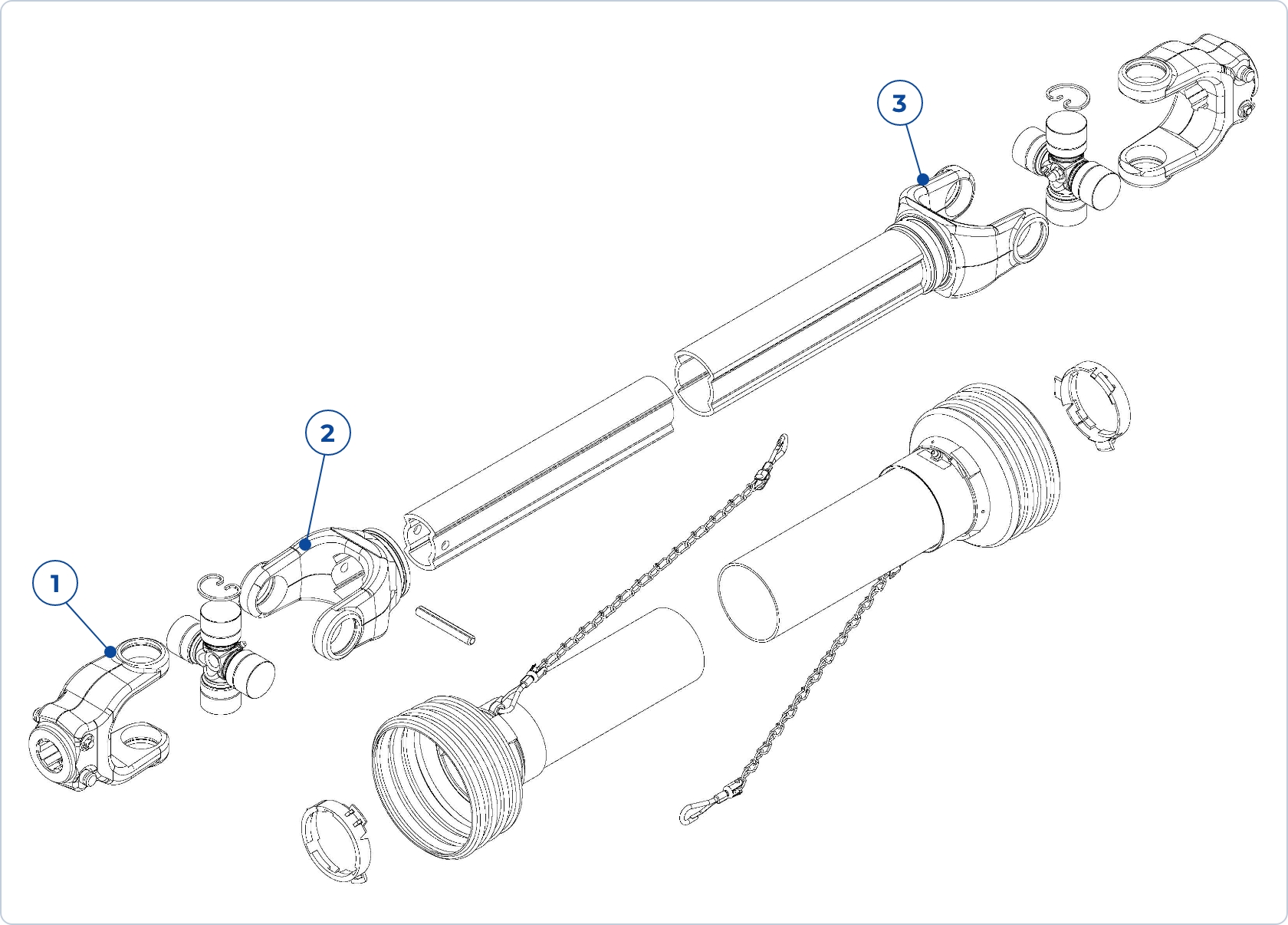

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3040000023 AS400-650-NWR2 904 650 850 154 94 505 499 390 430 350 350
3040000024 AS400-750-NWR2 1004 750 1050 154 94 605 599 490 530 450 450
3040000025 AS400-850-NWR2 1104 850 1250 154 94 705 699 590 630 550 550

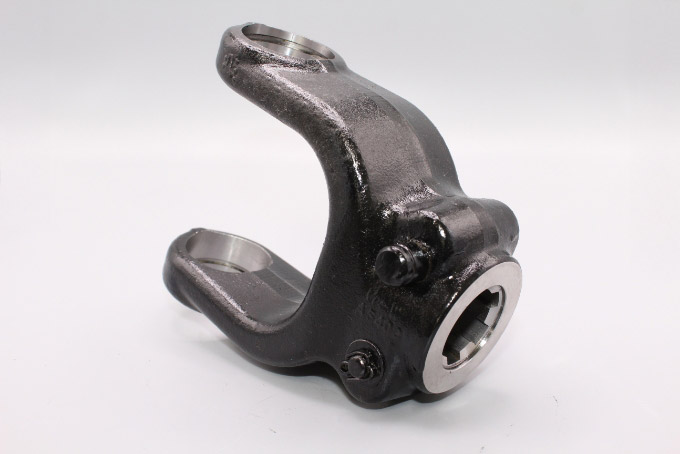

  1. QDヨーク+ノックピン

    30400620S0
    AS400-125+P

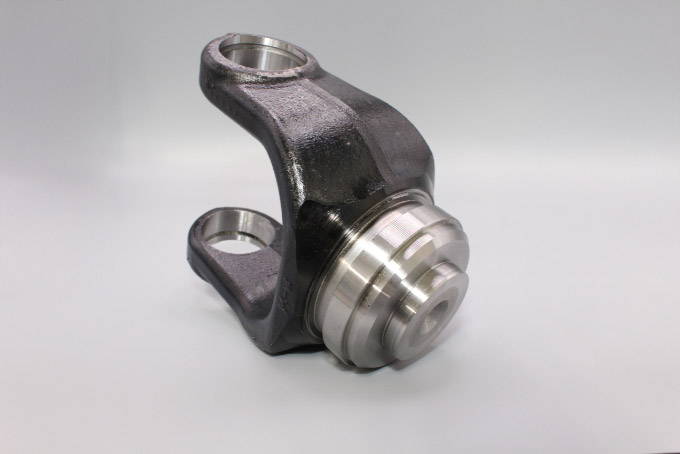

  2. フィッティングヨーク（IN）

    3040032004
    AS400-120-NWR-S

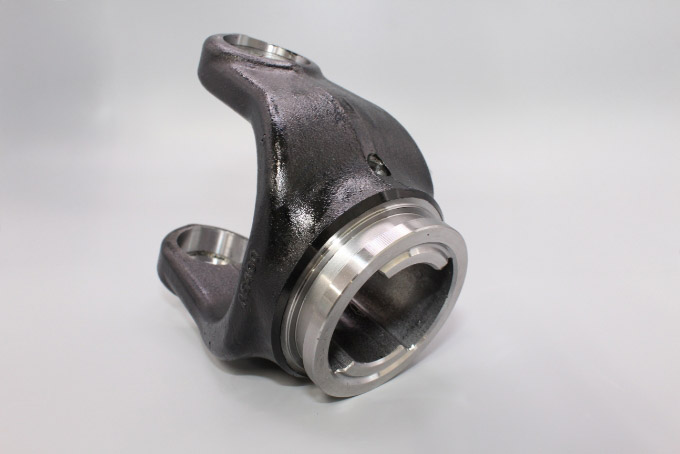

  3. ウエルドヨーク（OUT）

    3040031005
    AS400-103-NWR-L
