ドライブシャフト製品情報

ドライブシャフト組立 標準型 AS400（6角）

標準型ドライブシャフト

製品仕様

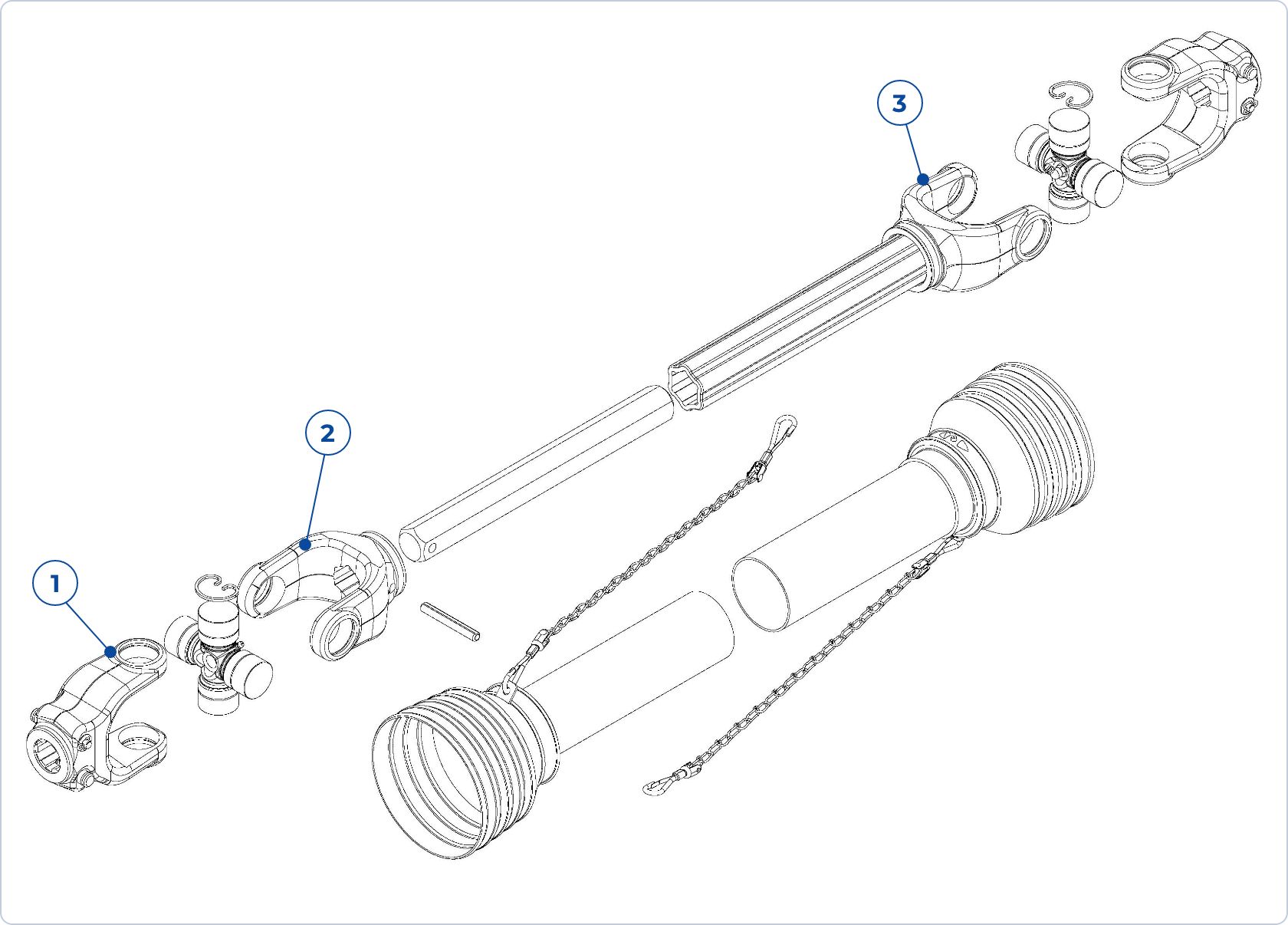

[注1.]　本品は安全カバー付きドライブシャフトを示します。
  1. QDヨーク+ノックピン
  2. フィッティングヨーク（IN）
  3. ウエルドヨーク（OUT）

組立品

スクロールできます
品番 部番 全長 Lmin Lmax LAP lap A B C D E F
3040000000 AS400-550 804 550 650 201 116 422 429 320 350 255 255
3040000001 AS400-650 904 650 850 201 116 522 529 420 450 355 355
3040000002 AS400-750 1004 750 1050 201 116 622 629 520 550 455 455
3040000003 AS400-850 1104 850 1250 201 116 722 729 620 650 555 555
3040000011 AS400-950 1204 950 1450 201 116 822 829 720 750 655 655

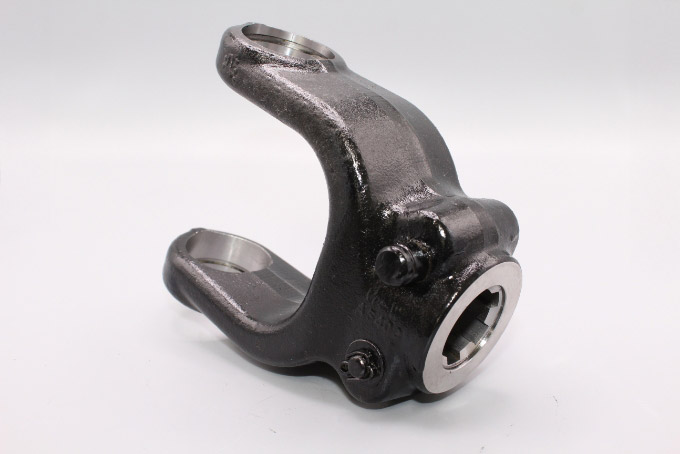

  1. QDヨーク+ノックピン

    30400620S0
    AS400-125+P

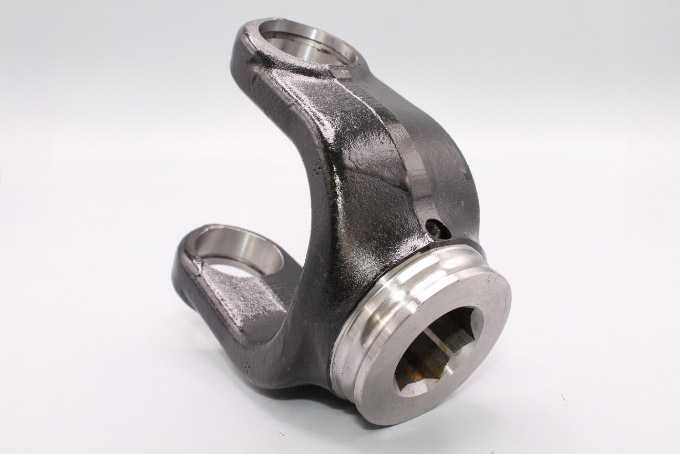

  2. フィッティングヨーク（IN）

    3040032000
    AS400-120

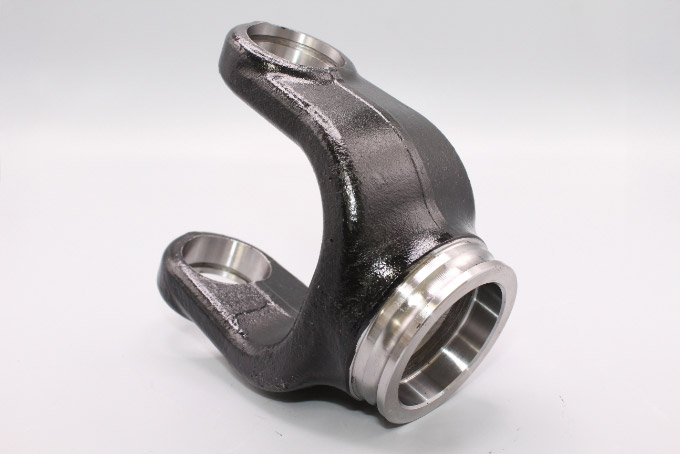

  3. ウエルドヨーク（OUT）

    3040031000
    AS400-103
