ドライブシャフト安全カバー製品情報
- 安全カバー標準型(MB/MC タイプ)
- 安全カバー広角型(MB/MC タイプ)
- 安全カバー両広角型(MB/MC タイプ)
- 安全カバー標準型(MA タイプ)
- 安全カバー広角型(MA タイプ)
- 安全カバー両広角型(MA タイプ)

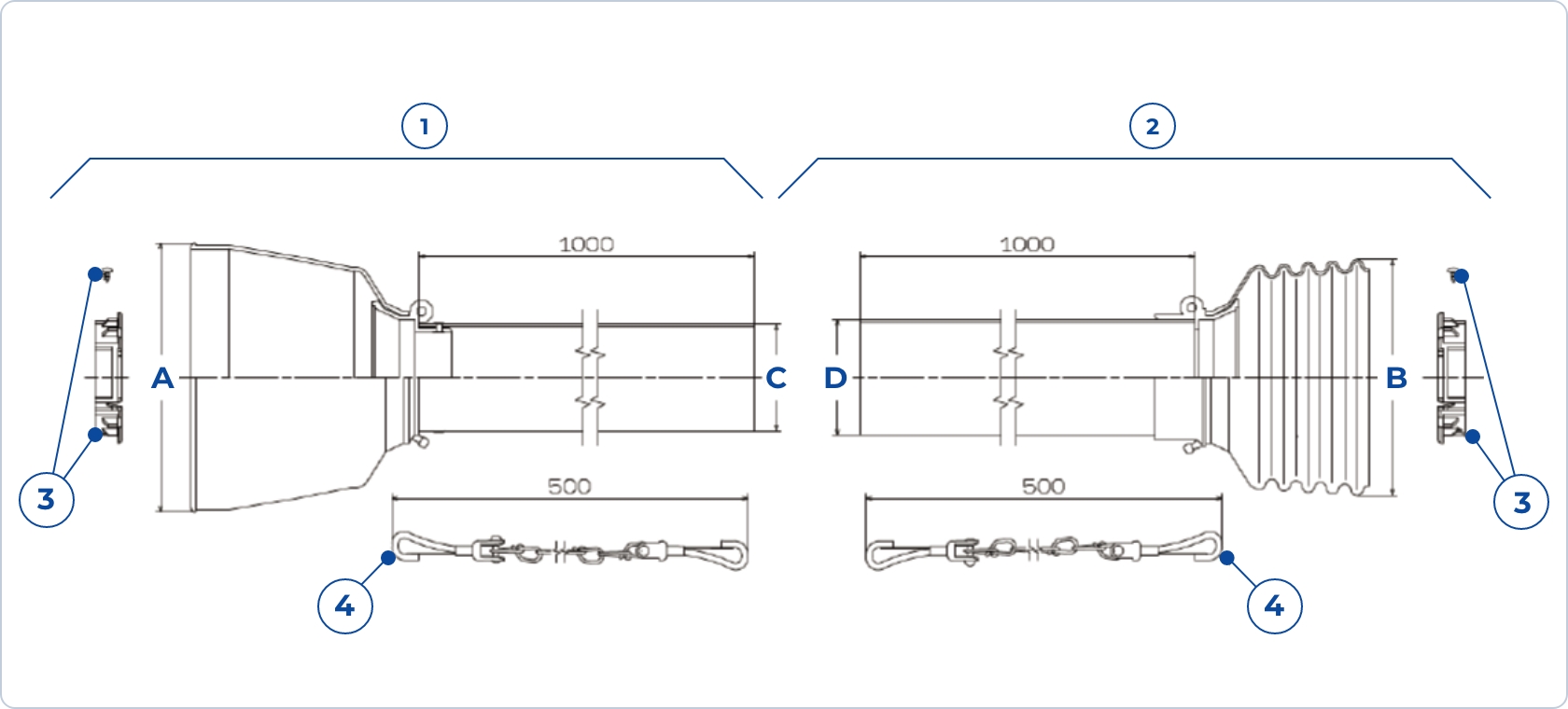

安全カバー標準型(MB/MC タイプ)
部品図
内外筒セットをお求めの場合は①②をご注文ください。
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 300504AA00 | MB-05-S-1000 | 146 | 67 | |||
| ② | ハーフ・セフティカバーL | 300504BA00 | MB-05-L-1000 | 146 | 76 | |||
| ③ | スライドリング/ビス | 3005043200 | MB-05-039 | 42 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 301004AA00 | MB-10-S-1000 | 137 | 57 | |||
| ② | ハーフ・セフティカバーL | 301004BA00 | MB-10-L-1000 | 137 | 66 | |||
| ③ | スライドリング/ビス | 3010043200 | MB-10-039 | 51 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 302004AA00 | MB-20-S-1000 | 156 | 67 | |||
| ② | ハーフ・セフティカバーL | 302004BA00 | MB-20-L-1000 | 156 | 76 | |||
| ③ | スライドリング/ビス | 3020043200 | MB-20-039 | 57 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 302004AA00 | MB-20-S-1000 | 156 | 67 | |||
| ② | ハーフ・セフティカバーL | 302004BA00 | MB-20-L-1000 | 156 | 76 | |||
| ③ | スライドリング/ビス | 3020043200 | MB-20-039 | 57 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 3030C4AA00 | MC-30-S-1000 | 160 | 80 | |||
| ② | ハーフ・セフティカバーL | 3030D4BA00 | MC-30-L-1000 | 160 | 87 | |||
| ③ | スライドリング/ビス | 3030043200 | MC-30-039 | 70 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
※1:AS300バタフライタイプカバーは、AS300バタフライチューブ仕様専用カバーとなります。
通常の6角シャフト/チューブタイプカバーとの互換性は無く、AS280,AS400含め取り付けできませんのでご注意ください。

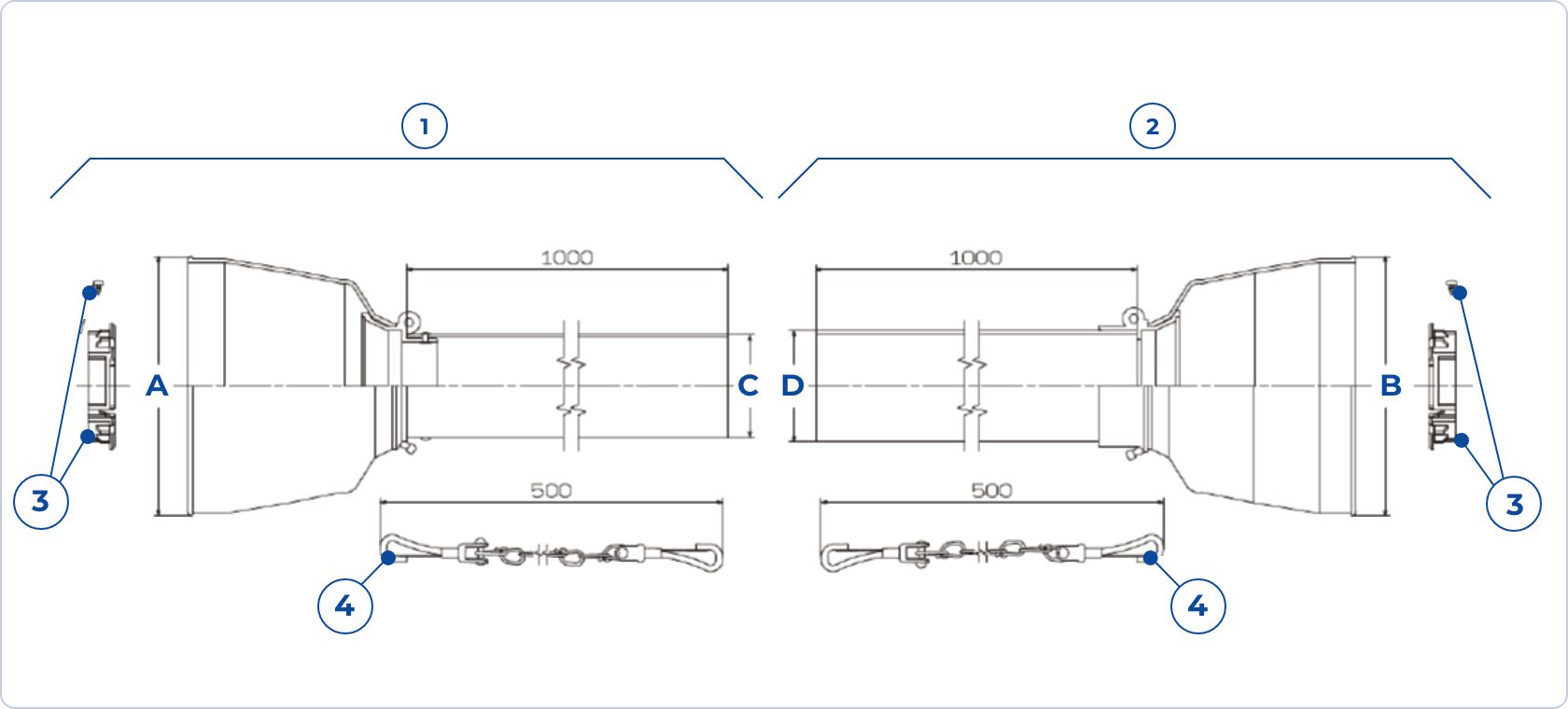

安全カバー広角型(MB/MC タイプ)
部品図
内外筒セットをお求めの場合は①②をご注文ください。
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 300504GA00 | MB-05-CV-S-1000 | 178 | 48 | |||
| ② | ハーフ・セフティカバーL | 300504BA00 | MB-05-L-1000 | 132 | 57 | |||
| ③ | スライドリング/ビス | 3005043200 | MB-05-039 | 42 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 301004GA00 | MB-10-CV-S-1000 | 178 | 57 | |||
| ② | ハーフ・セフティカバーL | 301004BA00 | MB-10-L-1000 | 137 | 66 | |||
| ③ | スライドリング/ビス | 3010043200 | MB-10-039 | 51 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 302004GA00 | MB-20-CV-S-1000 | 178 | 67 | |||
| ② | ハーフ・セフティカバーL | 302004BA00 | MB-20-L-1000 | 156 | 76 | |||
| ③ | スライドリング/ビス | 3020043200 | MB-20-039 | 57 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 302764GA00 | MB-27-CV-S-1000 | 211 | 67 | |||
| ② | ハーフ・セフティカバーL | 302004BA00 | MB-20-L-1000 | 156 | 76 | |||
| ③ | スライドリング/ビス | 3020043200 | MB-20-039 | 57 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 3030D4GA00 | MC-30-CV-S-1000 | 211 | 80 | |||
| ② | ハーフ・セフティカバーL | 3030D4BA00 | MC-30-L-1000 | 160 | 87 | |||
| ③ | スライドリング/ビス | 3030043200 | MC-30-039 | 70 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
※1:AS300バタフライタイプカバーは、AS300バタフライチューブ仕様専用カバーとなります。
通常の6角シャフト/チューブタイプカバーとの互換性は無く、AS280,AS400含め取り付けできませんのでご注意ください。

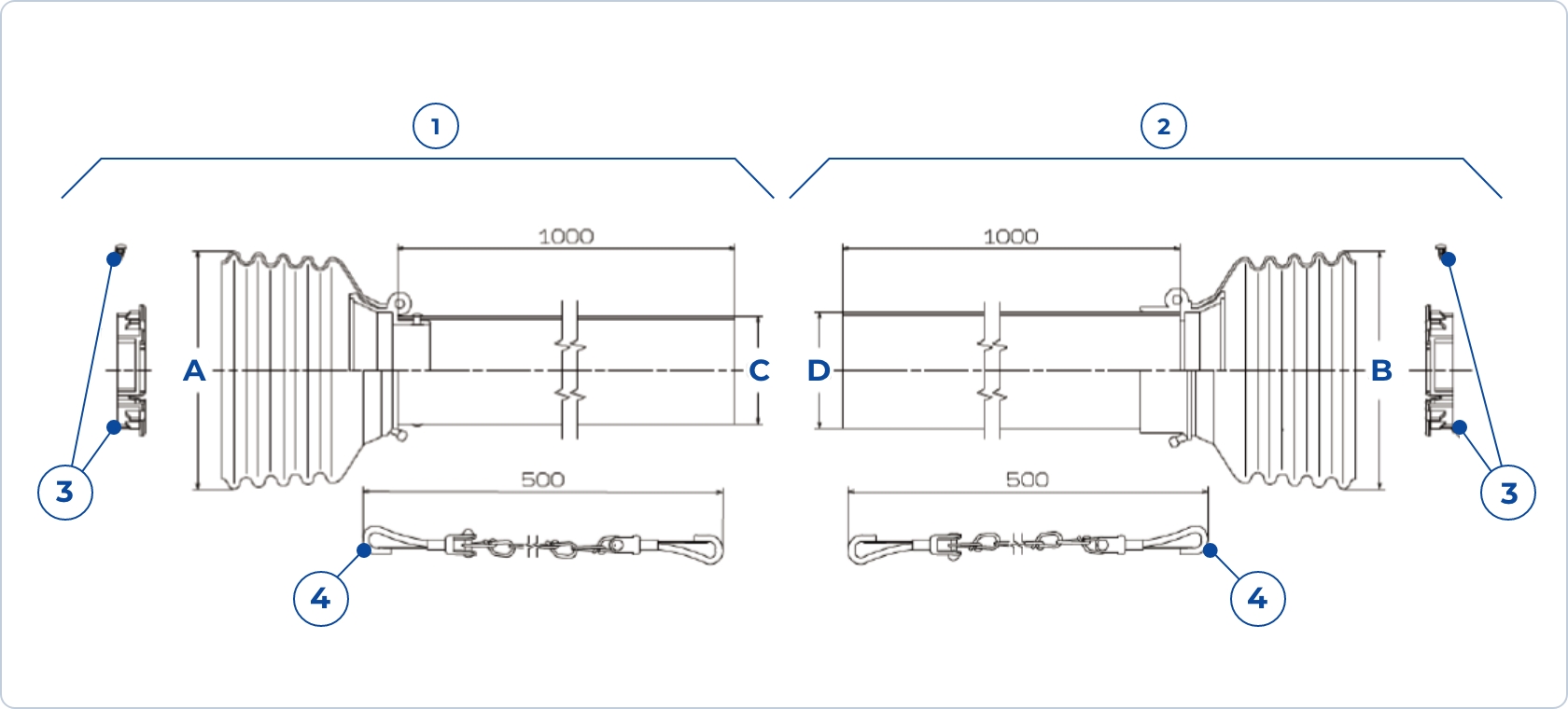

安全カバー両広角型(MB/MC タイプ)
部品図
内外筒セットをお求めの場合は①②をご注文ください。
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 300504GA00 | MB-05-CV-S-1000 | 178 | 48 | |||
| ② | ハーフ・セフティカバーL | 300504HA00 | MB-05-CV-L-1000 | 178 | 57 | |||
| ③ | スライドリング/ビス | 3005043200 | MB-05-039 | 42 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 301004GA00 | MB-10-CV-S-1000 | 178 | 57 | |||
| ② | ハーフ・セフティカバーL | 301004HA00 | MB-10-CV-L-1000 | 178 | 66 | |||
| ③ | スライドリング/ビス | 3010043200 | MB-10-039 | 51 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 302004GA00 | MB-20-CV-S-1000 | 178 | 67 | |||
| ② | ハーフ・セフティカバーL | 302004HA00 | MB-20-CV-L-1000 | 178 | 76 | |||
| ③ | スライドリング/ビス | 3020043200 | MB-20-039 | 57 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 302764GA00 | MB-27-CV-S-1000 | 211 | 67 | |||
| ② | ハーフ・セフティカバーL | 302764HA00 | MB-27-CV-L-1000 | 211 | 76 | |||
| ③ | スライドリング/ビス | 3020043200 | MB-20-039 | 57 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D | スライドリング内径 |
|---|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 3030D4GA00 | MC-30-CV-S-1000 | 211 | 80 | |||
| ② | ハーフ・セフティカバーL | 3030D4HA00 | MC-30-CV-L-1000 | 211 | 87 | |||
| ③ | スライドリング/ビス | 3030043200 | MC-30-039 | 70 | ||||
| ④ | チェーンASS'Y | 3090049501 | TS-018-1 |
※1:AS300バタフライタイプカバーは、AS300バタフライチューブ仕様専用カバーとなります。
通常の6角シャフト/チューブタイプカバーとの互換性は無く、AS280,AS400含め取り付けできませんのでご注意ください。

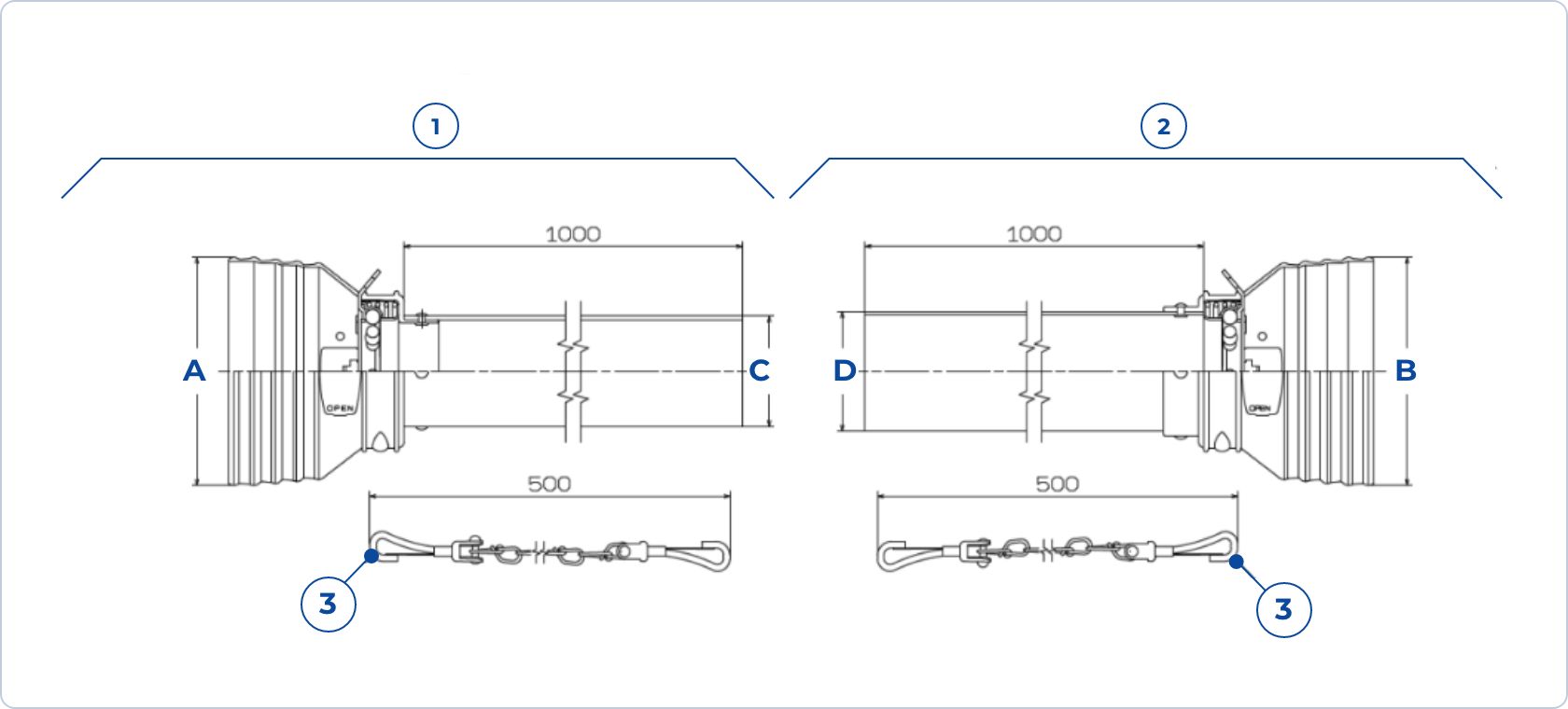

安全カバー標準型(MA タイプ)
部品図
内外筒セットをお求めの場合は①②をご注文ください。
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 3M2004AA00 | MA-25-S-1000 | 146 | 67 | ||
| ② | ハーフ・セフティカバーL | 3M2004BA00 | MA-25-L-1000 | 146 | 76 | ||
| ③ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 303004AA00 | MA-30-S-1000 | 156 | 69 | ||
| ② | ハーフ・セフティカバーL | 303004BA00 | MA-30-L-1000 | 156 | 80 | ||
| ③ | チェーンASS'Y | 3090049501 | TS-018-1 |

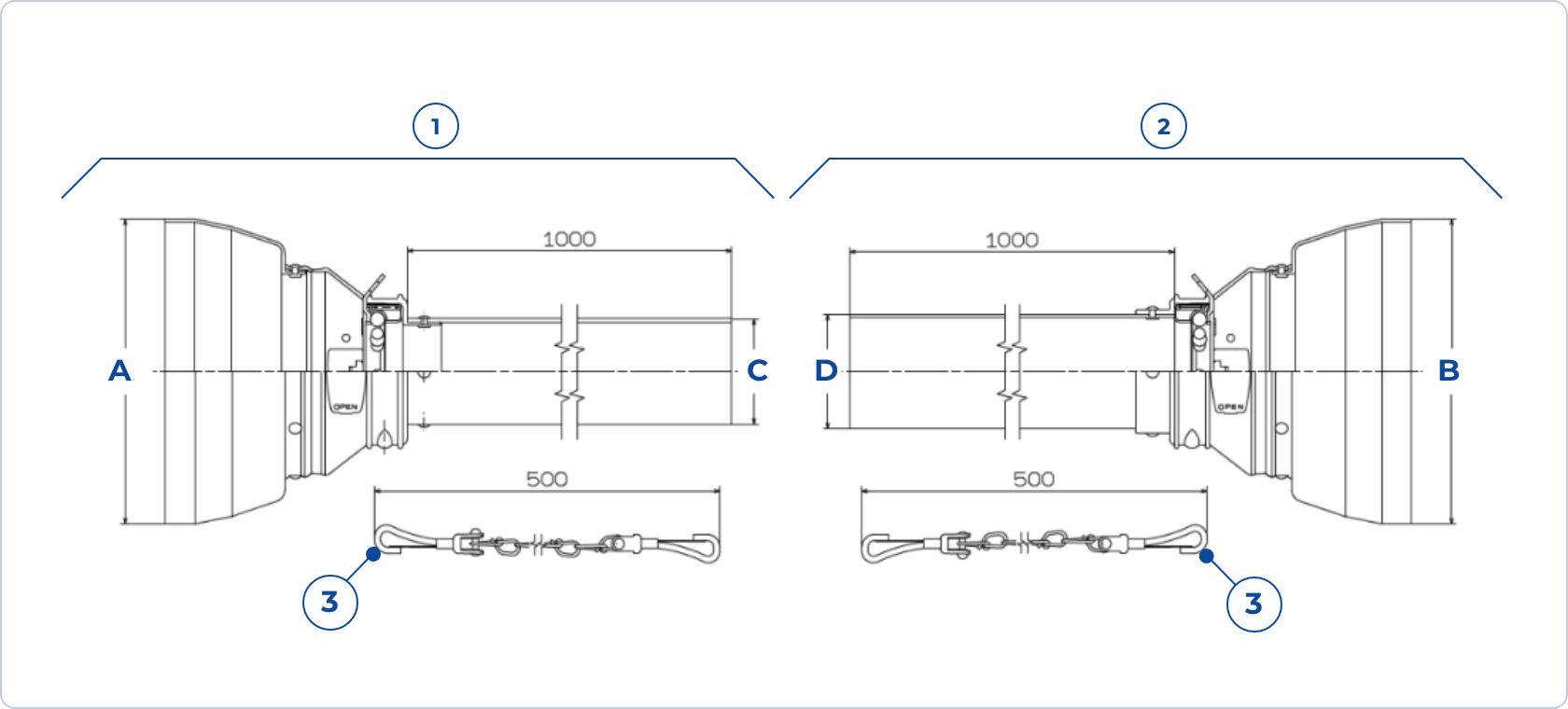

安全カバー広角型(MA タイプ)
部品図
内外筒セットをお求めの場合は①②をご注文ください。
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 3M2704GA00 | MA-27-CV-S-1000 | 204 | 67 | ||
| ② | ハーフ・セフティカバーL | 3M2004BA00 | MA-25-L-1000 | 146 | 76 | ||
| ③ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 303004GA00 | MA-30-CV-S-1000 | 204 | 69 | ||
| ② | ハーフ・セフティカバーL | 303004BA00 | MA-30-L-1000 | 156 | 80 | ||
| ③ | チェーンASS'Y | 3090049501 | TS-018-1 |

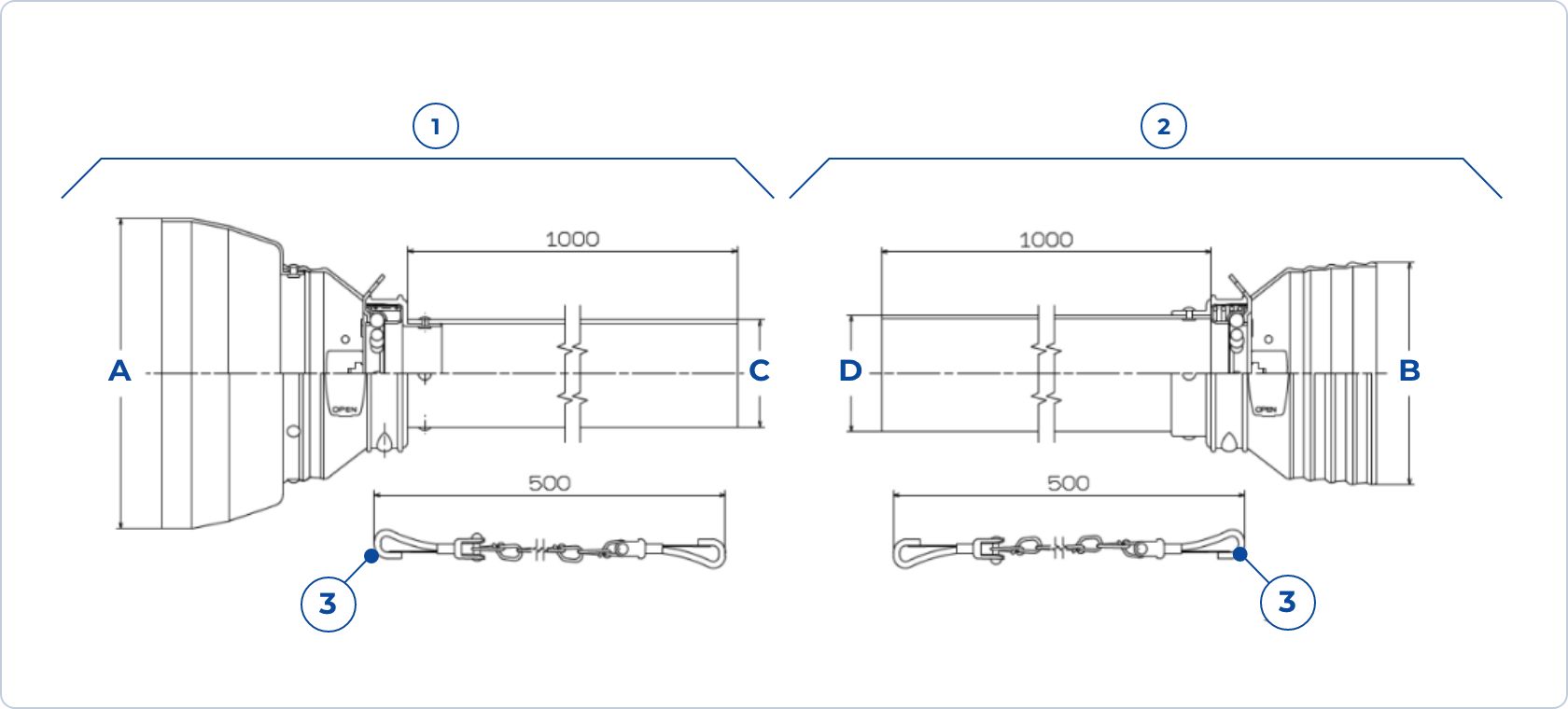

安全カバー両広角型(MA タイプ)
部品図
内外筒セットをお求めの場合は①②をご注文ください。
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 3M2704GA00 | MA-27-CV-S-1000 | 204 | 67 | ||
| ② | ハーフ・セフティカバーL | 3M2704HA00 | MA-27-CV-L-1000 | 204 | 76 | ||
| ③ | チェーンASS'Y | 3090049501 | TS-018-1 |
スクロールできます
| NO. | 品名 | 品番 | 部番 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| ① | ハーフ・セフティカバーS | 303004GA00 | MA-30-CV-S-1000 | 204 | 69 | ||
| ② | ハーフ・セフティカバーL | 303004HA00 | MA-30-CV-L-1000 | 204 | 80 | ||
| ③ | チェーンASS'Y | 3090049501 | TS-018-1 |
