スライド部品一覧製品情報

スライド部品一覧表

スクロールできます
主形式：AS050
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

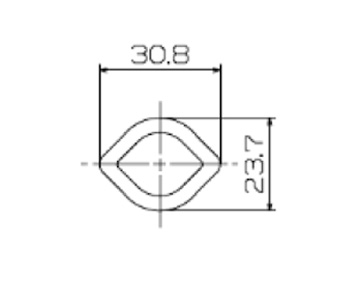

3005054A00
MO・00・23.7-1000

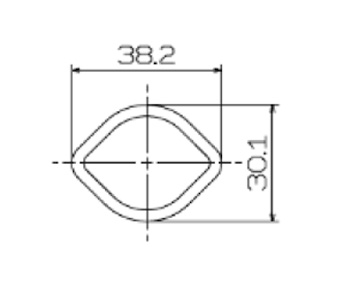

3005051A00
MO・00・30.3-1000
スクロールできます
主形式：AS100
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

（1）

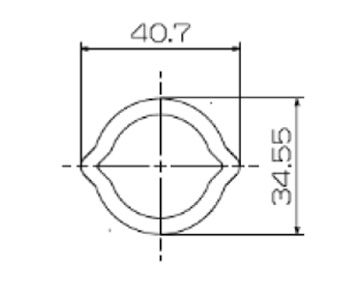

3010050A00
MO・00・34.4-1000

広角ジョイント用
コーティング品
301005AA00
MO・00・34.4-1000(N.C)

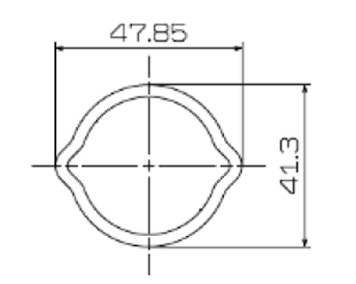

3010051A00
MO・00・41.3-1000
スクロールできます
主形式：AS200
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

（1）

3020050A00
MO・00・39.5-1000

広角ジョイント用
コーティング品
302005AA00
MO・00・39.5-1000(N.C)

3020051A00
MO・00・41.3-1000
（※1：溶接仕様）
スクロールできます

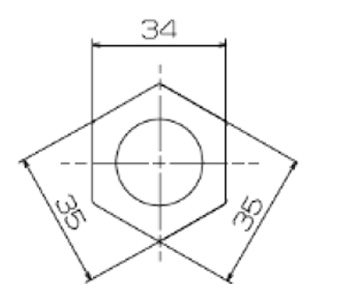

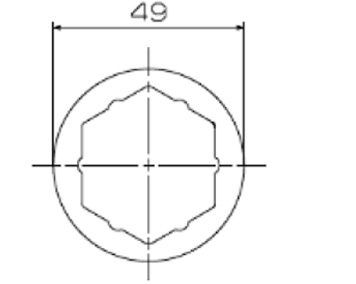

主形式：AS270
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

（1）
＊

3027050A00
AS270-105-1000
コーティング
高周波焼入

3027051A00
AS270-106-1000
（※1：溶接仕様）
スクロールできます

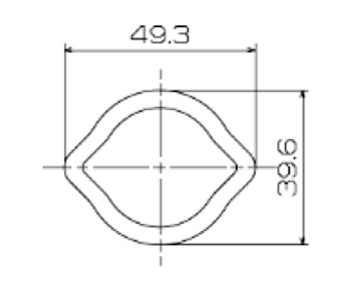

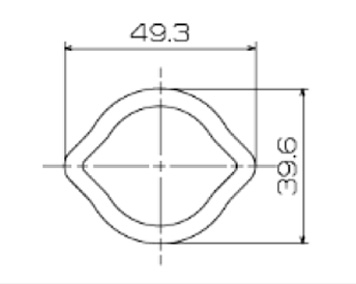

主形式：AS2780
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

＊＊

3028050A00
MO・00・39.5-S-1000
浸炭焼入

3027051A00
MO・00・48.4-1000
スクロールできます

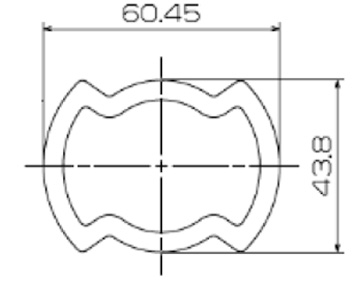

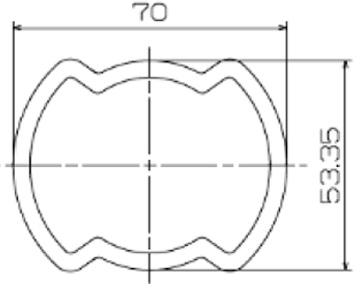

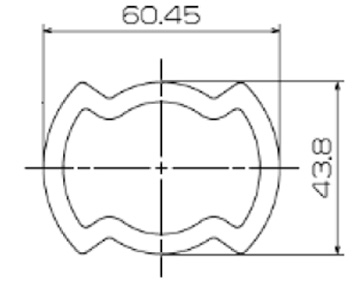

主形式：AS300（バタフライ）
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

＊＊

＊＊

303005XA00
AS300-148-S-1000
浸炭焼入

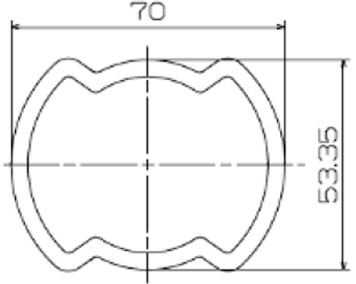

303005YA00
AS300-149-L-1000
浸炭焼入
（※1：溶接仕様）
スクロールできます

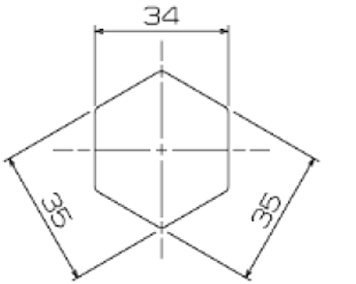

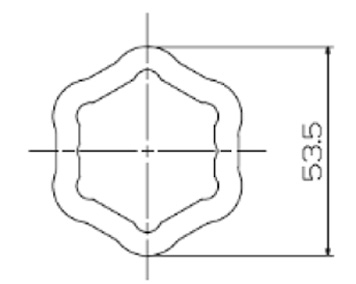

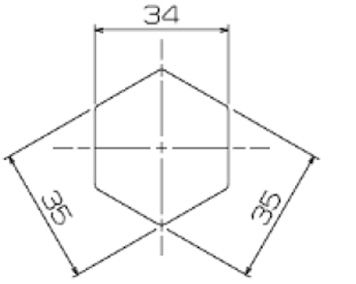

主形式：AS300（6角）
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

（2）
＊

3030050A00
AS300-105-1000
コーティング
高周波焼入

3030051A00
AS300-306-1000
（※1：溶接仕様）
スクロールできます

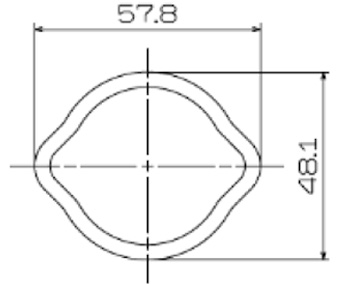

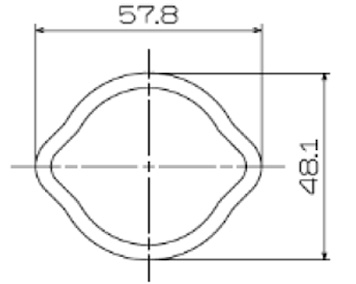

主形式：AS400（バタフライ）
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

＊＊

＊＊

303005XA00
AS300-148-S-1000
浸炭焼入

303005YA00
AS300-149-L-1000
浸炭焼入
（※1：溶接仕様）
スクロールできます
主形式：AS400（6角）
スライド部形状 品番（定尺1m）
内筒 外筒 内筒 外筒

（2）
＊

3030050A00
AS300-105-1000
コーティング
高周波焼入

3030051A00
AS300-306-1000
（※1：溶接仕様）

●表面処理
（1）ナイロンコーティング
（2）二硫化モリブデンコーティング

●熱処理
＊　高周波焼入
＊＊　浸炭焼入

※1：AS200、270、300、400外筒TUBEは溶接仕様となります。ヨーク溶接済み品をご希望の場合はチューブヨークのページをご覧ください。
